1.5 inch 128x128 punten 262k Kleur AMOLED Display ZIF Type UG-2828GDEDF11 SSD1351 Controller

SFOS150TW-7100AN specificatie.pdf

1.5 inch OLED-scherm, 128x128 punten 262k kleur AMOLED-scherm SSD1351Inleiding van het product

Een snelle productoverzicht

“Model nr.UG-2828GDEDF11

Type: Grafisch
¢Structuur: COG
¢ Afmeting:1.5 inch
¢128 x 128 Dot Matrix
¢ IC:SSD1351
3V stroomvoorziening
¥1/128 Belasting
Interface: 8080,SPI,I2C
Afbeeldingskleur: volkleurig


Beschrijving

De Organic Light-Emitting Diode (OLED) is een nieuwe generatie technologie, helderder en duidelijker afbeeldingen met een snellere respons snelheid.UG-2828GDEDF11 OLED-scherm is gemaakt van 120 x 128 stippen individuele mono kleurDeze OLED-module is lichtgewicht, laag vermogen en klein, er zijn verschillende interfaces optioneel; het is standaard SPI, Parallel en I2C-interface.

De grootte van het actieve gebied is 1,5 ̊ diagonaal met module afmetingen 33,80 × 34,00 × 1,60 (mm), actief gebied afmetingen 26,855 × 26,864 (mm).5 inch OLED-scherm heeft ingebouwde IC SSD1315 en heeft een hoge contrastverhouding 20,000: 1. Logische voedingsspanning varieert van 1.65V-3.5V, de typische waarde is 3V. Het is geweldig voor de toepassing zoals medisch apparaat, POS-systeem, witte goederen, thuis toepassingen,industriële instrumenten, automatisering, audio/visuele display systemen, apparaten voor persoonlijke verzorging, huishoudelijke artikelen, auto-displays, dynamische informatie-displays, enz.

Gebeurtenis:

Voerspanning voor werking ((VDD ): -0,3- 4 V
Voerspanning voor I/O-pins ((VDDIO): -0,3 - 4 V
Voerspanning voor beeldscherm ((VDDH): -0,3 - 15 V
Levensduur (80 cd/m2): 10.000 uur

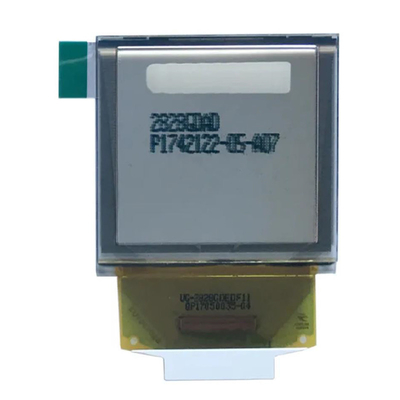

1.5 inch OLED-scherm, 128x128 punten 262k kleur AMOLED-scherm SSD1351Producttekening

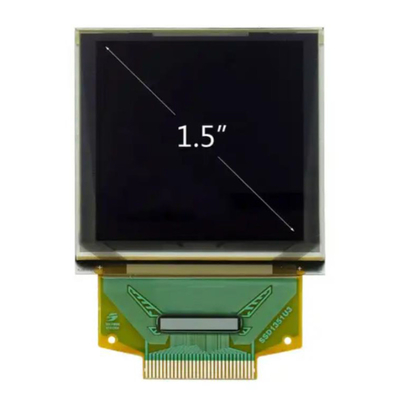

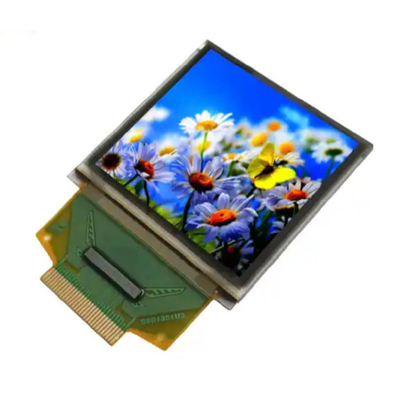

1.5 inch OLED-scherm, 128x128 punten 262k kleur AMOLED-scherm SSD1351Productbeeld

Ontwerp voorzorgsmaatregelen voor OEL-displaymodule

1) De absolute maxima zijn de waarden die voor de OEL-displaymodule niet kunnen worden overschreden en indien deze waarden worden overschreden, kan er schade aan het paneel optreden.
2) Om storingen door lawaai te voorkomen, moet er rekening mee worden gehouden dat de VIL- en HIV-specificaties worden nageleefd en tegelijkertijd dat de signaallijnkabel zo kort mogelijk is.
3) Wij raden u aan om een overstromingsbeveiligingseenheid (sluiters, enz.) op het stroomcircuit (VDD) te installeren (waarde aanbevolen: 0,5A).
4) Er moet voldoende aandacht worden besteed aan het voorkomen van onderlinge geluidsinterferentie met de naburige apparaten.
5) Wat de EMI betreft, nemen we in principe de nodige maatregelen aan de apparatuurzijde.
6) Bij het bevestigen van de OEL-displaymodule moet het buitenste plastic behuizingstuk worden bevestigd.
7) Indien de stroomvoorziening van de OEL-displaymodule met geweld wordt uitgeschakeld door fouten zoals het verwijderen van de hoofdbatterij terwijl het OEL-displaypaneel in gebruik is,We kunnen de kwaliteit van deze OEL-displaymodule niet garanderen..
8) Het elektrische potentieel dat aan de achterkant van de IC-chip moet worden aangesloten, moet als volgt zijn: SSD1315
* Verbinding (contact) met een ander potentieel dan het bovenstaande kan leiden tot breuk van de IC.


Over AMOLED

Een volledig gekleurd scherm is een belangrijk teken om te controleren of het scherm concurrerend is op de markt.De volgende drie elementen zijn meestal aanwezig, afhankelijk van het type paneel:: RGB-pixel-onafhankelijk licht, kleurfilter en lichtkleurconversie.

RGB-pixels uitzenden zelfstandig licht

Het gebruik van luminescerende materialen om licht onafhankelijk uit te stralen is momenteel de meest gebruikte kleurmodus.groen, blauw drie primaire kleur licht uitzendend centrum, en vervolgens de kleur mengverhouding van de drie kleurcombinaties aan te passen om ware kleur te produceren,zodat het drie-kleurige OLED-element onafhankelijk licht uitstraalt om een pixel te vormen.

De sleutel tot deze technologie is het verbeteren van de kleurzuiverheid en het lichtvermogen van het luminescerende materiaal, evenals het verbeteren van de etseringstechnologie van het metalen schaduwmasker.

Als de kern van OLED's bevatten organische halfgeleiderlichtemitterende materialen meestal geconjugeerde kleine moleculen, metalen complexen en polymeren met rigide vlakke structuren.De kenmerken en indeling van veelgebruikte trichromatische materialen zijn als volgt::

1Blauw luminescerend materiaal

Blauw licht zendt doorgaans licht uit met een golflengte van ongeveer 450 nm, wat overeenkomt met een fotonenergie van ongeveer 2,76 eV. In vergelijking met de rode en groene luminescerende materialen,de conjugatiegraad van de blauwe luminescerende materialen is kleinerDe meest gebruikte blauwlichtmaterialen zijn TMTPEPA, BDPAS en ST-G1.

2Groen luminescerend materiaal

De lichtgolflengte van groen licht is ongeveer 532 nm, en de overeenkomstige fotonenergie is ongeveer 2,33 eV, en de meest gebruikte groene lichtemitterende materialen zijn Alaq3, TDETE, coumarine, NpGl, enz.

3Rood luminescerend materiaal

De luminescentiegolflengte van rood licht is ongeveer 65nm, en de overeenkomstige fotonenergie is 1,9 ev, en onder de drie primaire kleuren,het verschil tussen het HOMO- en het LUMO-energiepeil van roodlichtemitterende materialen is het kleinste, en de meest gebruikte rode lichtmaterialen zijn rood fluoreen, PTPP, DCJTB en Tz-Gl.

De grootste knelpunt voor organische kleine moleculen luminescerende materialen is dat de levensduur van RGB materialen sterk varieert, vooral de zuiverheid,de efficiëntie en levensduur van rode en blauwe materialen moeten worden verbeterdDaarom wordt door de hybride van het belangrijkste luminescerende materiaal het blauwe en rode licht met een hoge kleurzuiverheid, een hoge lichtdoeltreffendheid en een sterke stabiliteit verkregen.Vergeleken met kleine moleculen luminescerende materialen met een duidelijke moleculaire structuur en moleculair gewicht, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to red, maar hun levensduur is korter dan die van kleine moleculen luminescerende materialen, en de lichtefficiëntie en levensduur moeten worden verbeterd.

Met de kleuring, hoge resolutie en grote oppervlakte van OLED-displays heeft de etseringstechnologie van het metalen schaduwmasker rechtstreeks invloed op de kwaliteit van het beeld van het displaybord,Daarom worden strengere eisen gesteld aan de dimensionale nauwkeurigheid en de positioneringsnauwkeurigheid van metaal schaduw masker graphics.

Wat betreft de onafhankelijke uitzending van RGB-pixels, moeten we het hebben over de pixel-arrangement.de Pentile RGB-arrangement vertegenwoordigd door Samsung in het AMOLED-scherm is de meest bekende, de enkele pixel van deze opstelling verschilt van de standaard RGB-opstelling en de meeste AMOLED-schermen gebruiken rood-groen of blauw-groen voor elke pixel om te rangschikken,en dan slim delen sub-pixels wanneer ze naast elkaar worden gerangschikt, zodat het hele scherm nog steeds een volledig kleurenweergave bereikt.

Tekortkomingen

1. AMOLED gebruikt de Pentile-pixelopstelling, de werkelijke resolutie kan slechts twee derde van de nominale bereiken, in het geval van lage dpi zal de korrelgraad zeer zwaar zijn,en de kleurpunten kunnen op korte afstand worden gezien, en alle kleurblokgrenzen zoals tekst, tabellen en afbeeldingen moeten worden weergegeven met behulp van nabijgelegen pixels om licht uit te stralen,Dit leidt tot ernstige en onvermijdelijke problemen, zoals wazigheid van de randen en kleurrijke kleuren..

2AMOLED's nadruk op groene kleur zorgt ervoor dat het te levendig is en oogvermoeidheid veroorzaakt wanneer het lang wordt bekeken.

3. AMOLED heeft een super hoge contrastverhouding, maar bij het weergeven van een donkerder beeld is het gevoelig voor kleurvlekken, vooral in dynamische beelden.En het ultra-hoge contrast komt deels van de niet-lichte zwarten..

4Elke pixel van AMOLED is een onafhankelijke zender, dus tijdens het verouderingsproces kunnen verschillende pixels verschillende graad van veroudering hebben, wat resulteert in verschillende helderheid,Dus het probleem van de kleuren zal ingewikkelder worden..

5Als het scherm wit is, verbruikt AMOLED meer stroom dan LCD, dus waarom is de gebruikersinterface van mobiele telefoons met AMOLED-schermen donker.de afbeeldingen van toepassingen zoals het surfen op het internet, games en e-books zijn bijna allemaal in hoge helderheid kleuren, en de achtergrondkleur van de meeste websites is wit.

Theoretisch gezien is het gebrek aan een kleur per pixel geen groot probleem, en de schermdriver kan worden weergegeven met de aangrenzende.

In de praktijk is dit echter veeleisender voor de software, en de afbeelding zal waarschijnlijk artefacten en mura produceren.Er is ook bestuurder technologieHieronder volgt een beschrijving van gemeenschappelijke ontwerpen van OLED-pixeldrivercircuits.

(Ga naar de productbeschrijving van 1,45 inch om meer te lezen)
