1.69 inch Kleur OLED 160x128 RGB SSD1333 UG-6028GDEFF Parallel 4-draad SPI I2C-interface

1.69 inch Full Color OLED 160x128 Pixels SSD1333 Driver IC Product Inleiding

De Organic Light-Emitting Diode (OLED) is een nieuwe generatie technologie, helderder en duidelijker afbeeldingen met een snellere reactiesnelheid.UG-6028GDEFF01 OLDit OLED-module is lichtgewicht, laag vermogen en klein, er zijn verschillende interfaces optioneel; het is standaard SPI,Parallelle en I2C-interface.

De grootte van het actieve gebied is 1,69 ̊ diagonaal met module afmetingen390,90 x 48,50 x 1,60 (mm), actief gebied dimensie33.575 x 26.864 (mm).Dit 1,69-inch OLED-scherm heeft ingebouwde IC SSD1333 en beschikt over een hoge contrastverhouding van 20.000: 1.Het is geweldig voor de toepassing zoals medisch apparaat,POS-systeem, huishoudelijke artikelen, huishoudelijke toepassingen, industriële instrumenten, automatisering, audio/visuele display systemen, apparaten voor persoonlijke verzorging, huishoudelijke artikelen, auto-displays,Dynamische informatiebeelden enz..

Voerspanning voor werking ((VDD ): -0,3- 4 V
Voerspanning voor I/O-pins ((VDDIO): -0,3 - 4 V
Voerspanning voor beeldscherm ((VDDH): -0,3 - 15 V
Levensduur (80 cd/m2): 10.000 uur

> Alle bovenstaande spanningen zijn gebaseerd op VSS = 0V.

> Bij gebruik van deze module boven de bovenstaande absolute maxima kan een blijvende breuk van de module optreden.het is wenselijk om deze module te gebruiken onder de voorwaarden van punt 3.. “Optische en elektrische kenmerken”. Indien deze module buiten deze voorwaarden wordt gebruikt, kan er een storing van de module optreden en kan de betrouwbaarheid van de module verslechteren.

> De gedefinieerde temperatuurbereiken omvatten niet de polarisator. De maximale bestandstemperatuur van de polarisator moet 80C zijn.

> VCC = 14.0V, Ta = 25°C, 50% Schakbord. De softwareconfiguratie volgt sectie 4.5 Initialization. Einde levensduur is gespecificeerd als 50% van de oorspronkelijke bereikte helderheid.De gemiddelde levensduur bij kamertemperatuur wordt geschat door de versnelde werking bij hoge temperatuuromstandigheden.

1.69 inch Full Color OLED 160x128 Pixels SSD1333 Driver IC Product tekening

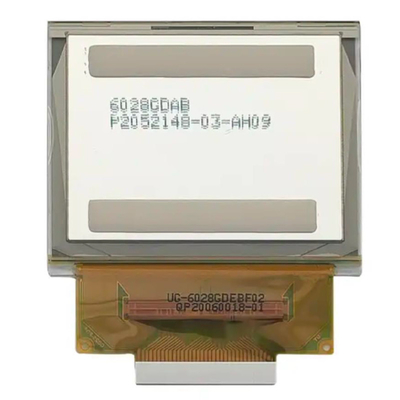

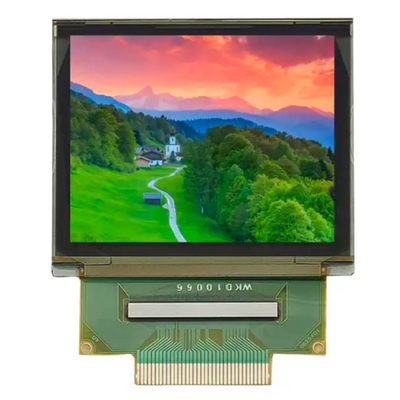

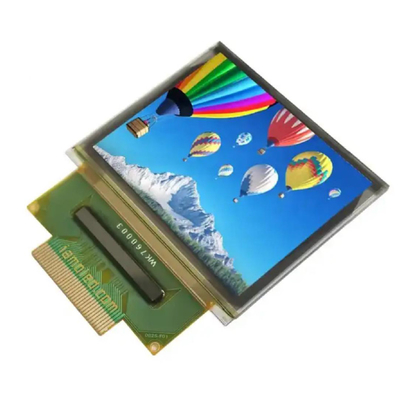

1.69 inch Full Color OLED 160x128 Pixels SSD1333 Driver IC Product Image

Ontwerp voorzorgsmaatregelen voor OEL-displaymodule

1) De absolute maxima zijn de waarden die voor de OEL-displaymodule niet kunnen worden overschreden en indien deze waarden worden overschreden, kan er schade aan het paneel optreden.
2) Om storingen door lawaai te voorkomen, moet er rekening mee worden gehouden dat de VIL- en HIV-specificaties worden nageleefd en tegelijkertijd dat de signaallijnkabel zo kort mogelijk is.
3) Wij raden u aan om een overstromingsbeveiligingseenheid (sluiters, enz.) op het stroomcircuit (VDD) te installeren (waarde aanbevolen: 0,5A).
4) Er moet voldoende aandacht worden besteed aan het voorkomen van onderlinge geluidsinterferentie met de naburige apparaten.
5) Wat de EMI betreft, nemen we in principe de nodige maatregelen aan de apparatuurzijde.
6) Bij het bevestigen van de OEL-displaymodule moet het buitenste plastic behuizingstuk worden bevestigd.
7) Indien de stroomvoorziening van de OEL-displaymodule met geweld wordt uitgeschakeld door fouten zoals het verwijderen van de hoofdbatterij terwijl het OEL-displaypaneel in gebruik is,We kunnen de kwaliteit van deze OEL-displaymodule niet garanderen..
8) Het elektrische potentieel dat aan de achterkant van de IC-chip moet worden aangesloten, moet als volgt zijn: SSD1333
* Verbinding (contact) met een ander potentieel dan het bovenstaande kan leiden tot breuk van de IC.
