Productdetails:
|
| Producten: | 2.42 inch OLED | Resolutie: | Resolutie 128 x 64 punten |
|---|---|---|---|
| Glastype: | OLED (Organic Light Emitting Diode) | Optica: | Alle kijkhoeken 80/80/80/80 |
| Interface: | I2C, SPI, 6800, 8080 Facultatief | Lijst Dim.: | 60.50 × 73,00 × 2,00 mm (inclusief polarisatoren) |
| Actief gebied: | 550,01 × 27,49 mm | Pixel Pitch: | 0.43 × 0,43 (mm) |
| werktemperatuur: | -40°C aan +70°C | Opbergtemperatuur: | -40°C tot +85°C |
| Pinnummer: | 24 pinnen | Controller: | SSD1309 of gelijkwaardig |
| Rijmodus: | 1/64 Werkcyclus | Verbinding: | COG+FPC |
| Contrastverhouding: | 2000: 1 (Dark Room Contrast) | Naleving: | REACH- en RoHS-conform |
| Markeren: | 2.42 inch PMOLED display,I2C/SPI PMOLED-display |
||
2.42 inch PMOLED Display UG-2864ASWPG01 module, SSD1309, I2C/SPI 6800/8080 interface
2.42" OLED-display, 2.42" OLED 128x64 Beschrijving
SAEF Technology UG-2864ASWPG01 is een2.42" OLED-display. Het is gemaakt van 128x64 pixels met COG OLED-structuur.UG-2864ASWPG012.42 inch OLED display is ingebouwd in SSD1309 IC, het communiceert via 6800, 8080, SPI en I2C interface.lichtgewicht en laag stroomverbruik, dat uitstekend is voor handtoestellen, meters, slimme netten, IoT, enz.
De OLED-module kan werken bij temperaturen van -40 °C tot +70 °C; de opslagtemperaturen variëren van -40 °C tot +85 °C.
De grafische OLED-displays van SAEF Technology zijn verkrijgbaar in drie mechanische structuren, waaronder COB-, COG- en TAB-passieve matrixtechnologie.Beschikbare grafische monochrome OLED-resolutie in 50x16 OLED-grafisch scherm, 64x128 OLED, 100x16 OLED, 100x32 grafische OLED, 200x16 grafische OLED, OLED 128x32, OLED display 128x64, OLED 128x128, en 256x64 OLED display.De grafische OLED-displays in het SAEF-productassortiment zijn voorzien van ingebouwde controllers en interfaces met parallelleDeze OLED-displaymodules hebben aangedreven spanningen van 3V of 5V, afhankelijk van resolutie/kleur.
SAEF biedt een breed scala aan OLED-displaymodules in afmetingen van 0,49" tot 5,5" OLED, zoals 0,49" micro OLED-display, 0,66" mini OLED-display, 0,69" OLED, 0,91" OLED-display, 0,95" OLED, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display.96" OLED scherm, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, en op maat gemaakte ontwerpoplossingen.
| Product: | 2.42 inch OLED | Resolutie: | Resolutie van 128 x 64 punten |
|---|---|---|---|
| Glastype: | OLED (Organic Light Emitting Diode) | Optica: |
Alle gezichtshoeken (80/80/80/80) |
| Interface: | I2C, SPI, 6800, 8080 Facultatief | Lijst Dim.: |
60.50 × 73,00 × 2,00 mm (inclusief polarisatoren) |
| Actief gebied: | 550,01 × 27,49 mm | Pixel Pitch: | 0.43 × 0,43 mm |
| Werktemperatuur: | -40°C tot +70°C | Opbergtemp.: | -40°C tot +85°C |
| Pinnummer: | 24 pinnen | Controleur: | SSD1309 of gelijkwaardig |
| Rijmodus: | 1/64 Werkcyclus | Sluiting: | COG+FPC |
| Contrastverhouding: |
2000: 1 (Dark Room Contrast) |
Naleving: | REACH- en RoHS-conform |
2.42 inch PMOLED Display UG-2864ASWPG01 module, SSD1309, I2C/SPI 6800/8080 interface
Tekening
2.42 inch PMOLED Display UG-2864ASWPG01 module, SSD1309, I2C/SPI 6800/8080 interface

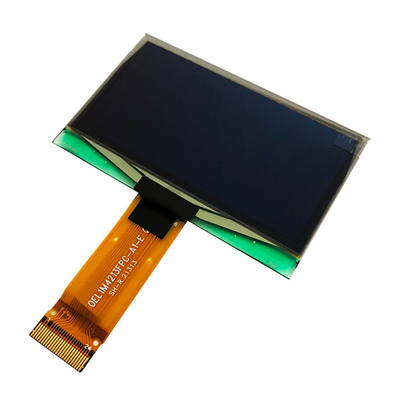

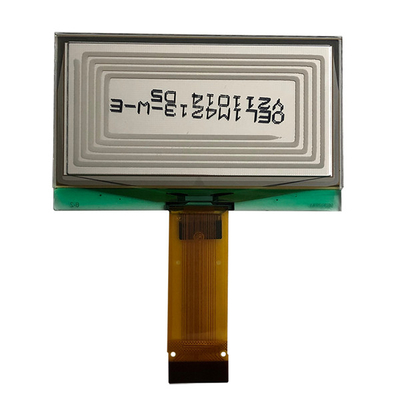

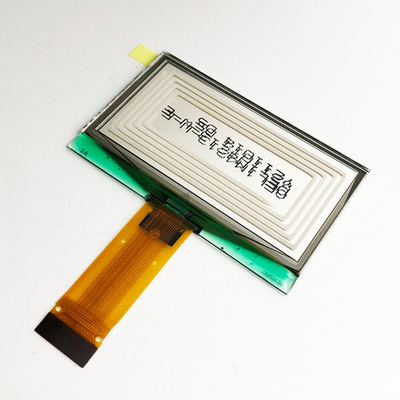

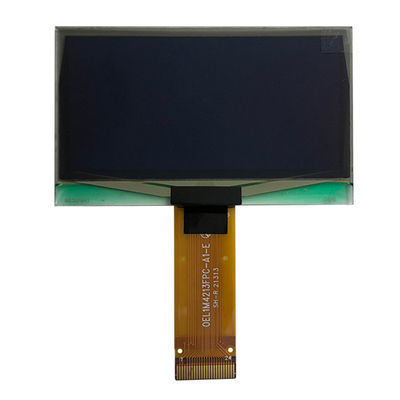

Productbeeld
Functionele specificatie
Bevels:Zie de technische handleiding voor de SSD1309
Afzetten en opstarten.
Om het OEL-paneel te beschermen en de levensduur van het paneel te verlengen, moet de aan/uitstroomroutine van de bestuurder-IC een vertragingsperiode omvatten tussen hoogspannings- en laagspanningsstroombronnen tijdens het aan/uitzetten.Het geeft het OEL-paneel voldoende tijd om de ladings- en ontladingsbeweging vóór/na de operatie te voltooien.
Aansteken.
1Zet de VDD aan.
2Laat het scherm uitschakelen.
3. Initialisatie
4. Schoon scherm
5Zet de VCC aan.
6Vertraging 100 ms.
(Wanneer VCC stabiel is)
7Stuur het scherm op opdracht.
Afschakelen.
1Laat het scherm uitschakelen.
2Zet de VCC uit.
3Vertraging 100 ms.
(Wanneer VCC bereik 0 en het paneel volledig is
(uitgifte)
4Zet de VDD uit.
Voorzorgsmaatregelen voor de opslag van OLED-modules
1. Bij het opslaan van de OLED-modules zijn de volgende voorzorgsmaatregelen noodzakelijk.
Bewaar ze in een afgesloten polyethyleen zak met het droogmiddel.
Bewaar ze op een donkere plaats; stel ze niet bloot aan zonlicht of fluorescerend licht, houd de temperatuur tussen 0°C en 35°C en houd de relatieve vochtigheid tussen 40% RH en 60% RH.
iii. Het polarisatieoppervlak mag niet in aanraking komen met andere voorwerpen (we raden u aan deze in de antistatische elektrische container te bewaren waarin zij zijn vervoerd).
2. andere
i. Als de OLED-modules langere tijd in gebruik zijn, zal dit leiden tot een verval van de helderheid.Anders kunnen de weergave patronen blijven op het scherm als spook afbeeldingen en het is niet te herstellen.
ii. Om de prestatievermindering van de OLED-modules als gevolg van vernietiging door statische elektriciteit enz. te minimaliseren,zorg ervoor dat de volgende delen niet worden vastgehouden bij het hanteren van de modules:.
- Blootgestelde oppervlakte van het printbord.
- Terminale elektrode secties.
