Productdetails:
|
| Producten: | 3.12 inch passief OLED | Resolutie: | Resolutie 256x64 pixels |
|---|---|---|---|
| Interface: | Parallel, SPI facultatief | Kleur weergeven: | Geel wit, |
| Optica: | Alle het Bekijken Hoeken | Afbeeldingsmodus: | Passieve Matrijs |
| Lijst Dim.: | 88.00 (w) x27.80 (h) | DRIVER IC: | SSD1322 |
| Actief gebied: | 76.78 (w) x 19,18 (h) | Pixel Pitch: | 0.30 (W) x 0,30 (H) |
| werktemperatuur: | -40°C tot +80°C | Opbergtemperatuur: | -40°C tot +85°C |
| Voedingsspanning: | 2.4 - 3,5 V | Pinnummer: | 30 pin's |
| Type IC-pakket: | COF | Moduleverbindingstype: | Insteekverbinding |
| Verantwoordelijkheid: | 1/64 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 3.12 OLED-displaymodule,256*64-punten OLED-displaymodule,Parallelle OLED-displaymodule |
||

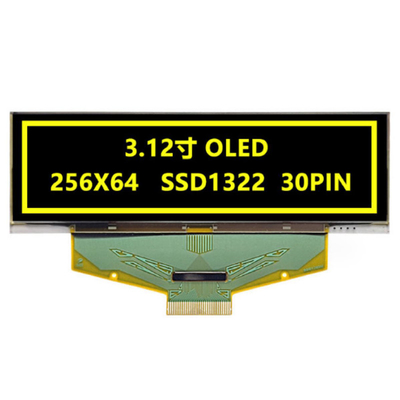

UG-5664ASWEF013.12" 256*64-punten OLED-displaymodule met SPI/Parallel/I2C-interfaceBeschrijving weergeven
Organische lichtemitterende dioden (OLED's) zijn een technologie van de volgende generatie die helderder, duidelijker afbeeldingen en snellere reacties mogelijk maakt.12-inch model UG-5664ASWEF01 OLED display is gemaakt van 256 x 64 punten individuele rmonochroomDeze OLED-module is lichtgewicht, laag stroomverbruik, klein en heeft verschillende interface-opties; het is de standaard SPI, parallelle en I2C-interface.
De afmetingen van het actieve gebied zijn 3,12 inch diagonaal, de afmetingen van de module zijn 88,00 (W) x 27,80 (H) mm en de afmetingen van het actieve gebied zijn 76,78 (W) x 19,18 (H) mm.12-inch OLED-scherm heeft een ingebouwde IC SSD1322 en een hoge contrastverhouding van 20,000:1Het logische voedingsspanningsbereik is 2.4V-2.6V, met een typische waarde van 2.5V. Het is ideaal voor toepassingen zoals medische apparatuur, POS-systemen, witte goederen, thuistoepassingen,industriële instrumenten, automatisering, audio-visuele display systemen, apparaten voor persoonlijke verzorging, huishoudelijke artikelen, auto-displays, dynamische informatie-displays en meer.
Kenmerken
Dit 3,12-inch OLED-scherm heeft een snellere responstijd van "10 microseconden bij +25 °C".
Dit 3,12 inch OLED 256x64 product heeft een oneindige kijkhoek "tot 175 graden".
Dit 3,12" Parallel, SPI OLED product heeft een zeer dunne dikte.
Dit 3,12 inch witte/gele OLED-product hoeft bij het weergeven niet achtergrondverlicht te zijn en is zelfverlichtend.
Dit 3,12 inch mono OLED product heeft een hoge helderheid en dit product heeft een contrastverhouding tot 2000:1.
Dit 3.12 OLED 256x64-product heeft een zeer breed werktemperatuurbereik "-40 °C ~ 85 °C".
Dit SPI 3,12 inch OLEDproduct heeft een lager stroomverbruik - waardoor de CO2-uitstoot wordt verminderd.
| Product: | 3.12 inch passief OLED |
| Resolutie: | Resolutie 256x64 pixels |
| Interface: | Parallel, SPI Facultatief |
| Afbeeldingsmodus: | Passieve matrix |
| Afbeeldingskleur: | Wit, geel |
| Optica: | Alle gezichtshoeken |
| Actief gebied: | 76.78 (W) X 19.18 (H) |
| Lijst Dim.: | 88.00 (W) X27.80 (H) |
| Pixel Pitch: | 0.30 (W) x 0,30 (H) |
| Werktemperatuur: | -40°C tot +80°C |
| Opbergtemp.: | -40°C tot +85°C |
| Voerspanning: | 2.4 - 3,5 V |
| Moduleverbindingstype: | Plug-in verbinding |
| Bestuurder IC: | SSD1322 |
| Pinnummer: | 30 pin's |
| Type IC-pakket: | COF |
| Verplichting: | 1/64 |
| Naleving: | REACH- en RoHS-conform |

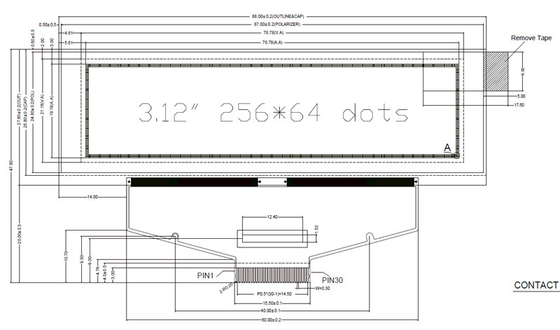

UG-5664ASWEF01 3.12" Inch 256x64 Pixels Resolutie COF OLED display met SSD1322 Parallel SPI IIinterface Drawing
DC-kenmerken
Tenzij anders aangegeven: Spanning met verwijzing naar VSS; VDD = 2,5 V, VCI = 2,8 V, VCC = 12,0 V, IREF = 10 uA,
(Ta = 22±3°C, 60±10% RH)
AC-kenmerken
Voorwaarden:Spanning gebaseerd op VSS, VDD=2,4 tot en met 2,6VVCI=2,4 tot en met 3,5V, TA = 25C
Opmerking:
(1) FOSC staat voor de frequentiewaarde van de interne oscillator en de waarde wordt gemeten wanneer commando B3h A[7:4] in standaardwaarde staat.
(2) D: verdelingsverhouding (standaardwaarde = 2). K: aantal weergegeven klokken per rijperiode (standaardwaarde = 138)
Voor een gedetailleerde beschrijving, zie (Set Display Clock Divide Ratio/Oscillator Frequency, B3h)
Elektroptische kenmerken
Alle onderstaande gegevens zijn gebaseerd op de toestand (Ta = 22±3°C,60±10% RH).

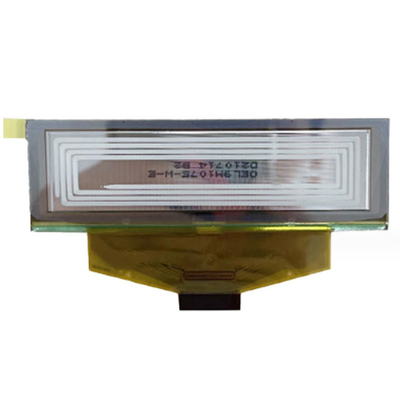

UG-5664ASWEF01 3.12" Inch 256x64 Pixels Resolutie COF OLED display met SSD1322 Parallel SPI IIinterface Product Image
SAEF Technology is een professionele leverancier van OLED-modules
Wij leveren een breed scala aan standaard passieve matrix OLED (PMOLED) / OLED dot matrix display en aangepaste ontwerpen van karakter OLED modules, grafische OLED displays en OLED display panels.Mechanische structuur omvat Chip on Board (COB)Het is de eerste optie om de toepassingen te upgraden van STN-LCD naar OLED-displays.:
· Snellere reactietijd bij +25 °C 10 μsec.
· Onbeperkte kijkhoek tot 175 graden
· Slank
· Hoge helderheid
· Hoge contrastverhouding Tot 10,000∙
· Grote werktemperatuur -40 °C ~ 80 °C
• lager energieverbruik
De grafische OLED-displays van SAEF Technology zijn verkrijgbaar in drie mechanische structuren, waaronder COB-, COG- en TAB-passieve matrixtechnologie.Beschikbare grafische monochrome OLED-resolutie in 50x16 OLED-grafisch scherm, 64x128 OLED, 100x16 OLED, 100x32 grafische OLED, 200x16 grafische OLED, OLED 128x32, OLED display 128x64, OLED 128x128, en 256x64 OLED display.De grafische OLED-displays in het SAEF-productassortiment zijn voorzien van ingebouwde controllers en interfaces met parallelleDeze OLED-displaymodules hebben aangedreven spanningen van 3V of 5V, afhankelijk van resolutie/kleur.
SAEF biedt een breed scala aan OLED-displaymodules in maten van 0,42 "tot 5,5 "OLED, zoals 0,42" micro OLED-display, 0,49" OLED-display, 0,5" OLED-display, 0,54" OLED-display, 0,66" mini OLED-display,0,69" OLED, 0,77" OLED Display, 0,87" OLED Display module0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 3.12" OLED Display, 5.5" OLED-display, en op maat gemaakte ontwerpoplossingen.
