Productdetails:
|
| Producten: | 3.12 inch passief OLED | Resolutie: | Resolutie 256x64 pixels |
|---|---|---|---|
| Afbeeldingsmodus: | Passieve Matrijs | Interface: | Parallel, SPI facultatief |
| Kleur weergeven: | Geel wit, | Optica: | Alle het Bekijken Hoeken |
| Lijst Dim.: | 88.00 (w) x27.80 (h) | Actief gebied: | 76.78 (w) x 19,18 (h) |
| Pixel Pitch: | 0.30 (W) x 0,30 (H) | werktemperatuur: | -40°C tot +80°C |
| Opbergtemperatuur: | -40°C tot +85°C | DRIVER IC: | SSD1322 |
| Voedingsspanning: | 2.4 - 3,5 V | Pinnummer: | 30 pin's |
| Naleving: | REACH- en RoHS-conform | Type IC-pakket: | COF |
| Moduleverbindingstype: | ZIF | Verantwoordelijkheid: | 1/64 |
| Markeren: | 256*64-punten OLED-displaymodule,Indoor OLed Display-module,3.12 OLED-displaymodule |
||
3.12 inch OLED Display Module, 3.12" 256*64 Dots OLED Display Module Inleiding
De Organic Light-Emitting Diode (OLED) is een nieuwe generatie technologie, helderder en duidelijker afbeeldingen met een snellere reactiesnelheid.SFOS312YZ-7091AN OLED-scherm is gemaakt van 256 x 64 stippen individuele mono kleurDeze OLED-module is lichtgewicht, laag vermogen en klein, er zijn verschillende interfaces optioneel; het is standaard SPI, Parallel en I2C-interface.
Het actieve gebied heeft een diagonaal van 3,12 ̊ met een module met een afmeting van 88,00 (W) x 27,80 (H) mm en een actief gebied met een afmeting van 76,78 (W) x 19,18 (H) mm.12 inch OLED-scherm heeft ingebouwde IC SSD1322 en beschikt over een hoge contrastverhouding 20,000: 1. Logische voedingsspanning varieert van 2,4V-2.6V, de typische waarde is 2,5V. Het is geweldig voor de toepassing zoals medisch apparaat, POS-systeem, witte goederen, thuis toepassingen,industriële instrumenten, automatisering, audio/visuele display systemen, apparaten voor persoonlijke verzorging, huishoudelijke artikelen, auto-displays, dynamische informatie-displays, enz.
Kenmerken
| Product: | 3.12 inch passief OLED | Resolutie: | Resolutie 256x64 pixels |
|---|---|---|---|
| Afbeeldingsmodus: | Passieve matrix | Interface: | Parallel, SPI Facultatief |
| Afbeeldingskleur: | Wit, geel | Optica: | Alle gezichtshoeken |
| Lijst Dim.: | 88.00 (W) X27.80 (H) | Actief gebied: | 76.78 (W) X 19.18 (H) |
| Pixel Pitch: | 0.30 (W) x 0,30 (H) | Werktemperatuur: | -40°C tot +80°C |
| Opbergtemp.: | -40°C tot +85°C | Bestuurder IC: | SSD1322 |
| Voerspanning: | 2.4 - 3,5 V | Pinnummer: | 30 pin's |
| Naleving: | REACH- en RoHS-conform | Type IC-pakket: | COF |
| Moduleverbindingstype: | ZIF | Verplichting: | 1/64 |
3.12" inch 256x64 pixels COF OLED Display Tekening
![]()
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
|
Voedingsspanning |
VDD | -Nee.5 | 2.75 | V |
| VCC | -Nee.5 | 21 | V | |
| VDDIO | -Nee.5 | VCI | V | |
| VCI | -Nee.3 | 4 | V | |
| Werktemperatuur | Top | -40 | 85 | .C |
| Bergingstemperatuur | TSTG | - 65 | 150 | .C |
| Levensduur (100 cd/m2) | 20,000 | - | uur | |
| Levensduur (90 cd/m2) | 25,000 | - | uur | |
| Levensduur (80 cd/m2) | 30,000 | - | uur |
Optische kenmerken
|
|
Symbool | Voorwaarden | Min. | Type | Maximaal | Eenheid |
|
Helderheid (VCC wordt extern geleverd) |
Lbr |
Noot 5 |
60 |
80 |
- |
cd/m2 |
| C.I.E. (wit) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| Contrasten in donkere kamers | CR | - | 2000:1 | - | ||
| Zienhoek | 160 | - | - | graad |
DC-kenmerken
|
|
Symbool | Voorwaarden | Min. | Type | Maximaal |
Eenheid |
| Logische voedingsspanning | VDD | 2.4 | 2.5 | 2.6 | V | |
| Voerspanning voor de werking | VCI | 2.4 | 2.8 | 3.5 | V | |
| Stroomvoorziening voor I/O-pins | VDDIO | 1.65 | VCI | V | ||
|
Werkspanning voor OLED |
VCC |
Noot 5 |
11.5 |
12 |
12.5 |
V |
|
Invoer op hoog niveau |
HIV |
IOUT = 100μA, 3,3 MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| Invoer op laag niveau | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDDIO | V |
| Uitvoer op hoog niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDDIO | - | VDDIO | V |
| Uitvoer op laag niveau | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1×VDDIO | V |
| Werkstroom voor VCI | ICI | - | 95 | 120 | μA | |
| Werkstroom voor VCC | ICC |
Toelichting 6 |
- |
34.5 |
40 |
mA |
| Stoomstandstroom voor VDD | IDD, SLEEP | Noot 8 | - | 1 | 10 | μA |
| Stoomstandstroom voor VDDIO | IDDIO, slapen. | Noot 8 | 1 | 10 | ||
|
Stoomstandstroom voor VCI |
ICI, slapen | Noot 8 | - | 2 | 50 |
μA |

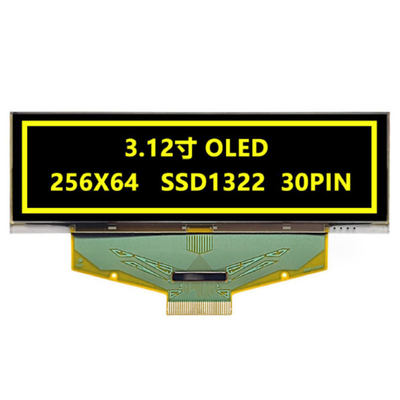

3.12" inch 256x64 pixels COF OLED Display Productbeeld
![]()
![]()
