Productdetails:
|
| sleutelwoorden: | RGB bartype LCD 3,9 duim | Touch screen: | met CTP capacitief aanrakingspaneel |
|---|---|---|---|
| Resolutie: | 480x128 | Interface: | RGB |
| Oppervlaktehelderheid: | 500 cd/m2 (neten) | spelden: | 40 spelden |
| Het bekijken richting: | 12:00 | Verbinding: | ZIF/het stoppen van schakelaartype |
| LEIDEN Leven: | 40.000 uren | Naleving: | Volgzaam BEREIK & RoHS |
| Markeren: | Bartype de Module van TFT LCD,De Module van 3,9 Duimtft lcd |
||
Landschap 3,9 duim480*128 TFT vertoning, RGB 3,9 duim van TFT LCD
Producteigenschappen:
1. Sf-to390yh-8960a-CT TFT LCD-de module is 3,9 centimeter voor centimeter verplaatst de diagonale rassenbarrièretype van 480xRGBx128 volledige Module van TFT.
2. Deze module steunt RGB 24 beetjes Interface. het heeft moduledimensie van 105.5x40.64x5.28 mm en Actieve gebiedsgrootte van 95.04x25.34 mm;
3. Sf-to390yh-8960a-CT is geïntegreerd met ST7282A-controlemechanisme op module, en zijn voltage van de logicalevering gaat van 2.6V tot 3.3V. De module is de oppervlaktehelderheid met van 500cd/m2 (neten), kan deze LCD Vertoningsmodule bij temperaturen van-20℃ aan +70℃ werken.
4. Dit 3,9“ TFT LCD kan douaneontwerp met Weerstand biedend touch screen en capacitief touch screen zijn.
| Punt van algemene informatie | Inhoud |
| LCD (Diagonale) Vertoningsgrootte | 3,9 duim TN |
| Modulestructuur | TFT-Vertoning + PCAP |
| LCD Vertoningstype | TFT/TRANSMISSIVE |
| LCD Weergavemodus | Normaal Zwart |
| Geadviseerde het Bekijken Richting | 12 uur |
| Modulegrootte (W×H×T) | 105.5x40.64x5.28 mm |
| Actief gebied (W×H) | 95.04×25.34 mm |
| Aantal pixel (Resolutie) | 480RGB×128 pixel |
| Pixelhoogte (W×H) | 0.135×0.135 mm |
| Het Type van moduleinterface | 24 beetje RGB interface |
| Bestuurder IC | ST7282A |
| Kleurenaantallen | 16.7M |
| Backlighttype | Witte leiden |
Productvoordelen:
1.The de heersende stromingsbeeldverhouding van het TFT LCD-paneel in de markt is 4:3 of 16:9. Maar voor sommige toepassingen, bartype zou de vorm van vertoningspaneel veel beter dan het huidige heersende stromings4:3 of 16:9 zijn om de vereiste informatie te tonen.
2.We bieden het verschillende Type TFT van groottebar (Uitgerekte Barlcd Vertoning) met inbegrip van grootte van aan 3,9 centimeter voor centimeter verplaatsen zich, 4,6 duim en 5,2 duim. Om klanteneis vooral ten aanzien van industriële toepassingen samen te komen.
3.We ontwikkelen afgeleidere oplossing van dit Bartype TFT zoals hieronder: 1 - met schroefgat op de optie van de kaderversie. 2 - met Capacitief Aanrakingscomité of Weerstand biedende Aanrakingscomité optie. 3 - de Hoge optie van de Helderheidsversie.
4. Uitstekendevertoningsprestatiesvanachtergrondkleur, helderheid, hetbekijkenhoek, enintensiteit, enz.
5. Brede Temperatuur van Bovenkant van -20℃ aan +70℃ en hoog - kwaliteitsniveau voor industriële toepassingen.
6. Prijs concurrerende oplossing met goede kwaliteit onder dezelfde soorten in de LCD industrie.
7. Gemakkelijk te installeren en gemakkelijk te handhaven.
Toepassingen:
Deze LCD module kan in ingebedde systemen, industrieel apparaat, veiligheid en handbediend materiaal worden gebruikt die vertoning in hoogte - kwaliteit en kleurrijk beeld vereisen. SAEF-Bartype de vertoningen van TFT LCD zijn perfect voor industrieel materiaal, automobieltoepassing, serversysteem, POS systeem, dynamische informatievertoningen en reclamevertoning.
Landschap 3,9 duim480*128 TFT vertoning, RGB Tekening van het 3,9 duimproduct van TFT LCD

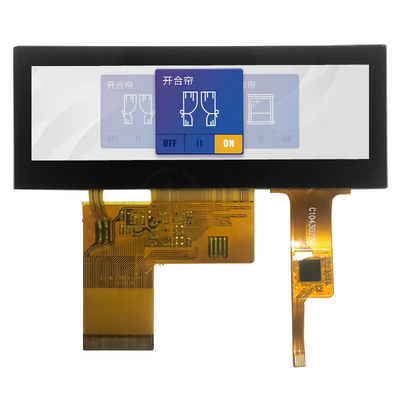

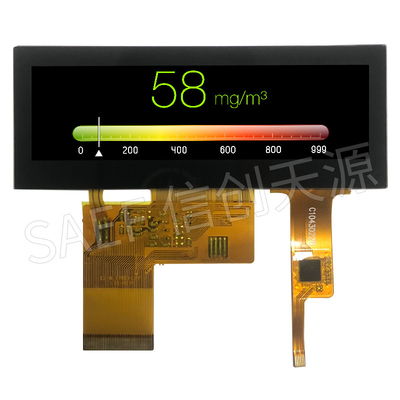

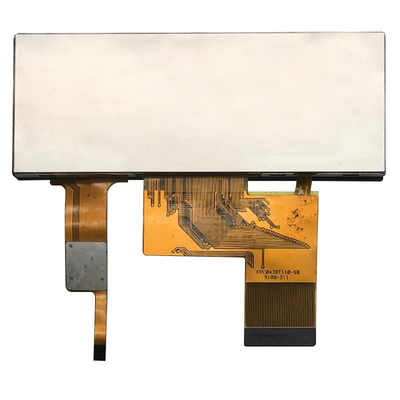

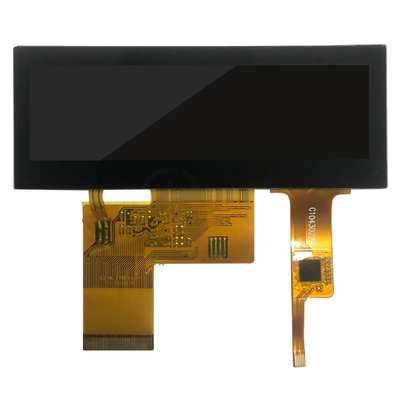

Landschap 3,9 duim480*128 TFT vertoning, RGB Beeld van het 3,9 duimproduct van TFT LCD
Input-output Terminals
Pin1, VBL- Backlight LEIDENE Kathode
Pin2, VBL+ BacklightLoden anode.
Pin3, GND Systeemgrond
Pin4, VCC Voeding voor logicaverrichting
Pin5~12, R0~R7 Gegevensbus
Pin13~20, G0~G7 Gegevensbus
Pin21~28, B0~B7 Gegevensbus
Pin29, GND Systeemgrond
Pin30, CLK Het signaal van de pixelklok
Pin31, DISP Vertonings on/off controle
Pin32, HSYNC Horizontale Synchronisatiesignaal
Pin33, VSYNC Verticale Synchronisatiesignaal
Pin34, HOL De gegevens laten Opmerking toe: interne getrokken zwakke laag
Pin35, NC Geen verbinding
Pin36, GND Systeemgrond
Pin37, XR (NC) Het rechterkantsignaal van TP
Pin38, yard (NC) Het beneden zijsignaal van TP
Pin39, XL (NC) Het linkerkantsignaal van TP
Pin40, YU (NC) Het omhooggaande zijsignaal van TP
