Productdetails:
|
| product: | Cirkeltft lcd 1,09“ duim | Resolutie: | 240 x 240 punten |
|---|---|---|---|
| Interface: | 4 draad 1 Steeg SPI | Touch screen: | met CTP |
| Het bekijken Richting: | IPS (80/80/80/80) | Bestuurder IC: | GC9A01 of Equivalent |
| Speldaantal: | 24 spelden | Modulegrootte: | 30.59 X 33,0 X 1,60 mm |
| Actief Gebied: | 27,79 mm-Diameter | Verbinding: | (Klantgericht) schakelaartype |
| Oppervlaktehelderheid: | 200 cd/m2 (neten) | Werkende Temperaturen.: | -20℃ aan +70℃ |
| LEIDEN leven: | 40.000 uren | Naleving: | Volgzaam BEREIK & RoHS |
| Markeren: | 240x240 om de Vertoning van Tft Lcd,SPI om TFT LCD-Vertoning,GC9A01 om TFT-Vertoning |
||
1.09“ Duimips Cirkel de Vertonings240x240 Dot Resolution With GC9A01 Aanraking 4 Draad 1 van TFT LCD de Interface van steegspi
1.09“ duim om TFT LCD, Cirkeltft lcd 1,09“ Beschrijving
Saeftechnologie sf-to109hd-8991a-n is een diagonale grootte 1,09“ module van duim de cirkeltft lcd met resolutie240x240 pixel. Deze module wordt ingebouwd met GC9A01 IC; het omvat het controlemechanisme en de functies van bestuurdersic, steunt 4 Draad 1 de interface van Steegspi, de waaier en van het leveringsvoltage (Vdd) van 2.8V aan 3.2V, typische 3V.
Sf-to109hd-8991a-n TFT LCD-de module is cirkelwijze met helderheid 200 neten (typische waarde). De module ook is beschikbaar voor facultatieve PCAP (Ontworpen Capacitief Touch screen). Het kan bij temperaturen van -20℃ aan +70℃ werken; zijn gamma van opslagtemperaturen van -30℃ aan +80℃. Dit 1,09“ wordt de module van duimtft lcd wijd gebruikt in koffiemachine, microgolfoven, scanner, huisautomatisering, toegangsbeheersysteem, controlemateriaal, analysatoren, veiligheidssysteem, het systeem van de tuinirrigatie, enz.
| Product: | Cirkeltft lcd 1,09“ duim | Resolutie: | 240 X 240 Punten |
|---|---|---|---|
| Interface: | 4 draad 1 Steeg SPI | Touch screen: | Met CTP |
| Het bekijken Richting: | IPS (80/80/80/80) | Bestuurder IC: | GC9A01 of Equivalent |
| Pin Number: | 24 spelden | Modulegrootte: | 30.59 X 33,0 X 1,60 mm |
| Actief Gebied: | 27,79 mm-Diameter | Verbinding: |
Schakelaartype (Klantgericht) |
| Oppervlaktehelderheid: | 200 Cd/m2 (neten) | Werkende Temperaturen.: | -20℃ aan +70℃ |
| LEIDEN Leven: | 40.000 Uren | Naleving: | Volgzaam BEREIK & RoHS |
Pin Definition
Pin1~Pin6, CTP Spelden, Verbind CTP
Pin7, VDD28, Voeding (+2.8V) voor logicakring.
Pin8, LEDA, Achter licht voedingpositief.
Pin9, LEDK, Achter lichte negatieve voeding.
Pin10~Pin11, NC
Pin12, GND, Machtsgrond.
Pin13~Pin14, VDDIO, Voeding (+1.8V/+2.8V) IO kring.
Pin15, GND, Machtsgrond
Pin16, Het TERUGSTELLEN, Het signaal van de het terugstellencontrole.
Pin17, Cs, Spaander uitgezocht signaal (lage actief).
Pin18, D/C, Periodieke communicatie kloklijn (SCLK).
Pin19, WR, Gegevens of bevel uitgezochte speld (RS).
Pin20, SDIN, Periodieke communicatiegegevenslijn.
Pin21, TE, Scheureffect.
Pin22~Pin23, GND, Machtsgrond
Pin24, NC, Te hoeven niet te verbinden.
1.09“ duim om TFT LCD, Cirkeltft lcd die 1,09“ trekken

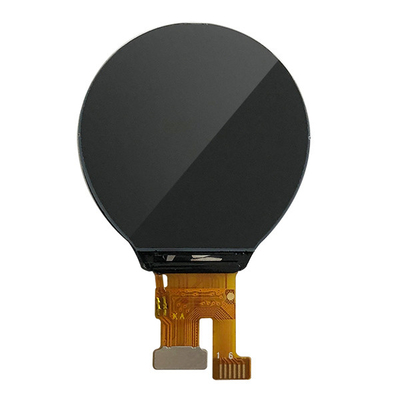

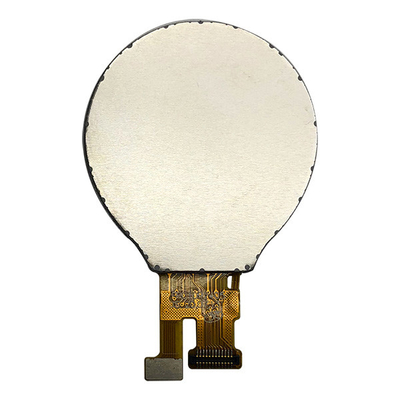

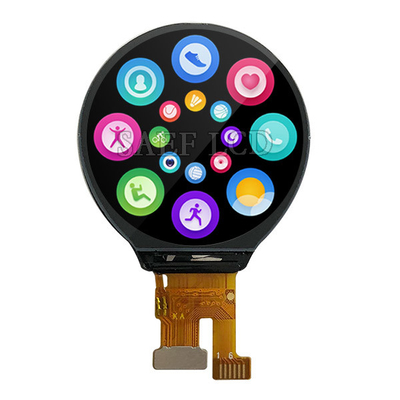

1.09“ duim om TFT LCD, Cirkeltft lcd 1,09“ Echt Productbeeld
