Productdetails:
|
| Producten: | 1.9 inch TFT | aanraakscherm: | capacitieve touchpaneel (CTP) |
|---|---|---|---|
| Resolutie: | 170 x 320 | Zichtrichting: | IPS volledige kijkhoek ((80/80/80/80) |
| Interface: | SPI / RGB | Uitlegdimensie: | 250,8 x 49,72 x 1,43 mm |
| Actief gebied: | 420,72 x 22,7 mm | Bestuurder IC: | ST7789V of gelijkwaardig |
| Pinnummer: | 30 pin's | Verbinding: | Plugging (kan aangepast worden) |
| Oppervlaktehelderheid: | 350 cd/m2 (nits) | LED-levensduur: | 40,000 uur |
| Markeren: | De Vertoning 170x320 van PCAP TFT,1.9 de“ Vertoning van PCAP TFT,De Aanrakingsvertoning van SPI TFT |
||
1.9 inch touchscreen, TFT LCD 1,9" beschrijving
Een snelle productoverzicht
Grootte: 1,9 inch TFT LCD-scherm
Resolutie: 170×320 punten
¢ Zichtrichting: IPS
Interface: RGB, SPI
¢Stuurder IC:ST7789V
¢Control-Board: Nee
¢ Helderheid ((cd/m2): 330
¢Raam door gat: Nee
Touchscreen: geprojecteerd capacitieve touchpaneel (PCAP)
Beschrijving
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceDeze module bestaat uit een TFT LCD-module, een stuurcircuit en een achtergrondverlichtingseenheid.9 ′′ bevat 170 ((RGB) X320 punten (170 horizontale door 320 verticale pixels array)SF-TC190ASJ-8977A-CT het TFT LCD-model ondersteunt SPI en RGB-interface; de voedingspanning (VCC) van het LCD-paneel is van is 2.4V tot 3.3V. Typische waarde is 2.8V.Het kan worden gebruikt in ingebedde systemen, automatisering, GPS, medische apparatuur, industrieel apparaat, beveiligingsapparatuur waarvoor TFT-display in hoge kwaliteit en kleurrijke afbeelding vereist is.
SF-TC190ASJ-8977A-CT is een IPS-LCD type TFT met helderheid 330 cd/m2 (typische waarde). de helderheid kan worden aangepast tot 1000 nits.Het kan werken bij temperaturen van -20°C tot +70°CDe opslagtemperaturen variëren van -30°C tot +80°C.
Productie-informatie
| Product: | 1.9 inch TFT |
| Resolutie: | 170 x 320 |
| Interface: | SPI / RGB |
| Touchscreen: | Capacitatieve touchpaneel (CTP) |
| Zichtrichting: | IPS Volle kijkhoek ((80/80/80/80) |
| Omvang van de contour: | 250,8 x 49,72 x 1,43 mm |
| Actief gebied: | 42.72 x 22.7 mm |
| Pinnummer: | 30 pin's |
| Oppervlakteverlichting: | 350 Cd/m2 (nitten) |
| Bestuurder IC: | ST7789V of gelijkwaardig |
| Verbinding: | Plugging (kan aangepast worden) |
| LED-levensduur: | 40000 uur |
| Werktemperatuur | ¥20°C tot +70°C |
| Naleving: | REACH- en RoHS-conform |
1.9 inch touchscreen, TFT LCD 1,9" producttekening
Pin Definitie
Pin1 GND Power Ground
Pin2 VDD stroomtoevoer voor analoog, VDD=2,4V~3,3V.
Pin3 IM2 wanneer IM1=0, IM2=0,8080-8bit; wanneer IM1=1, IM2=1,4-lijn SPI seriële I/F.
Pin4 IM1
Dit signaal zal het apparaat resetten en moet worden gebruikt om de chip correct te initialiseren.
Pin6 CS Chip selectie pin; laag inschakelen, hoog uitschakelen.
Pin7 D/C ((SPI-SCL) Bij aansluiting op een microprocessor van de 8080-serie ontvangt deze pin de gegevens/opdracht selectie pin. Deze pin wordt gebruikt als seriële interface in een 4-lijn serieinterface.
Pin8 WR ((SPI-RS) Bij aansluiting op een microprocessor van de 8080-serie ontvangt deze pin het schrijfsignaal.
Pin9 RD Bij verbinding met een microprocessor van de serie 8080 ontvangt deze pin het leessignaal.,Deze pin moet verbonden zijn met de grond.
Pin10 SDASPI-interface input/output pin. De gegevens worden vastgezet op de stijgende rand van het SCL-signaal.
Pin11-Pin18 D0-D7 MCU parallelle interface databus.
Pin19 NC Geen verbinding
Pin20 LEDA LED-anode
Pin21 LEDK1 LED-katode
Pin22 LEDK2 LED-katode
Pin23 LEDK3 LED-katode
Pin24 LEDK4 LED-katode
Pin25 GND Power Ground
Pin26 TP_RST System reset of Touch Panel; Indien niet gebruikt, laat deze pin open.
Pin27 TP_SCL I2C-kloksignaal van het touchpaneel; indien niet gebruikt, laat deze pin open.
Pin28 TP_SDA I2C-gegevenssignaal van het Touch Panel; indien niet gebruikt, laat deze pin open.
Pin29 TP_INT Signal onderbreken aan de hoofdprocessor van het Touch Panel; indien niet gebruikt, laat deze pin open.
Pin30 GND Power Ground

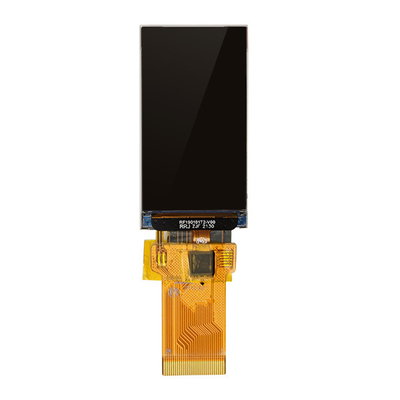

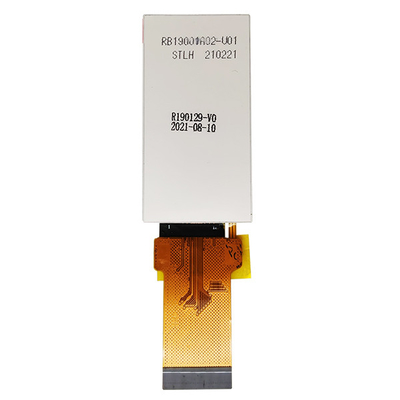

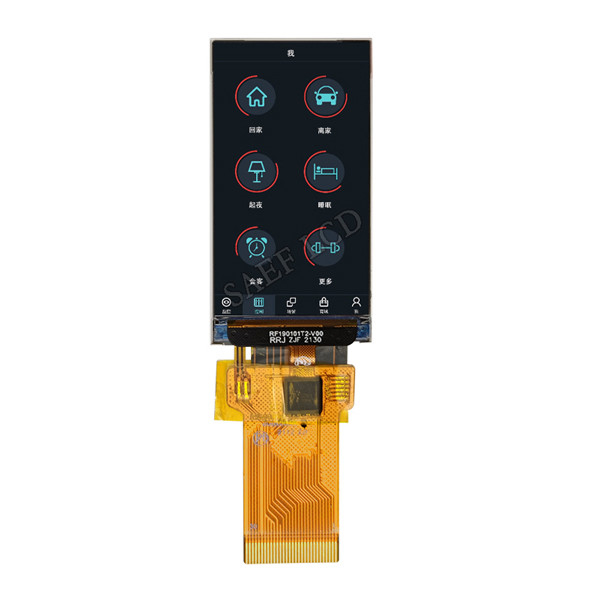

1.9 inch touchscreen, TFT LCD 1.9" echte product afbeelding
