Productdetails:
|
| product: | RADERTJE SPI LCD 128X64 | Resolutie: | 128 x 64 puntenresolutie |
|---|---|---|---|
| Glastype: | STN, Positief, Transflective | Optica: | 6:00 |
| Interface: | SPI | Schemerig overzicht.: | 65.8 x 36,8 x 6,2 mm |
| Het bekijken Gebied: | 53.0 x 24,6 mm | Pixelhoogte: | 0,36 x 0,345 mm |
| Werkende Temperaturen: | 0°C aan +50°C | Speldaantal: | 10 spelden |
| Controlemechanisme: | ST7567 | Aandrijvingswijze: | 1/64 Plichtscyclus, 1/9 Bias |
| Schakelaar: | Cog+FPC | Naleving: | Volgzaam BEREIK & RoHS |
| Markeren: | Het RADERTJElcd van SPI 128x64 Module,Gele 128x64-RADERTJElcd Module,De groene module van 128x64 lcd |
||
128x64 LCD van het de Interfacest7567 RADERTJE STN LCM van Vertoningsspi Geelgroene Kleur Als achtergrond
RADERTJE LCD 128x64, de Vertoningsbeschrijving van 128x64 SPI LCD
SAEF-RADERTJE LCD SF12864-207B van Technologie128x64 wordt het Zwart-wit Vertoningen ingebouwd met ST7567 IC die SPI-interface steunt. De vertoning heeft de overzichtsdimensie de grootte van 65,8 x 36,8 x 6,2 mm en VA-van 53,0 x 24,6 mm. Deze Zwart-wit Vertoning kan bij temperaturen van -0℃ aan +50℃ werken; zijn gamma van opslagtemperaturen van -10℃ aan +60℃. Deze LCD RADERTJE128x64 vertoning is zeer geschikt voor de toepassingen die compactere pakketvertoningen eisen.
Pin Definition:
Pin1, /CS, Chip Select, wanneer /CS = „L“, spaander wordt geselecteerd
Pin2, /RST, Wanneer /RST = „L“, de montages wordt geïnitialiseerd
Pin3, A0, Selecteer registergegevens wanneer A0= „H“, en instructie wanneer A0= „L“
Pin4, SCL De periodieke terminal van de klokinput
Pin5, SDA Periodieke gegevensinvoerterminal
Pin6, VDD Leveringsvoltage voor logicakring +3.3V
Pin7, GND Grond
Pin8, V0 LCD drijfvoltage voor gemeenschappelijke kringen bij negatief kader.
Pin9, XV0 LCD drijfvoltage voor gemeenschappelijke kringen bij positief kader.
Pin10, VG LCD drijfvoltage voor segmentkringen
| Product: | RADERTJE SPI LCD 128X64 | Resolutie: | 128 X 64 Dots Resolution |
|---|---|---|---|
| Glastype: | STN, Positief, Transflective | Optica: | 6:00 |
| Interface: | SPI | Schemerig overzicht.: | 65.8 X 36,8 X 6,2 Mm |
| Het bekijken Gebied: | 53.0 X 24,6 Mm | Pixelhoogte: | 0,36 X 0,345 Mm |
| Werkende Temperaturen: | 0°C aan +50°C | Pin Number: | 10 spelden |
| Controlemechanisme: | ST7567 | Aandrijvingswijze: | 1/64 Plichtscyclus, 1/9 Bias |
| Schakelaar: | COG+FPC | Naleving: | Volgzaam BEREIK & RoHS |
De de Grafische Vertoningsmodules van SAEF zijn in de waaier van COB/COG-structuren. De Zwart-wit Grafische LCD vertoning is inbegrepen 122x32 LCD, 128x64 LCD, 128x128 LCD, 160x32 LCD, 160x80 LCD, 160x128 LCD, 160x160 LCD, 192x32 LCD, 192x64 LCD, 240x64 LCD, 240x128 LCD, 240x160 LCD, 320x240 LCD. LCD van SAEF de zwart-wit Grafische Vertoningsmodule is beschikbaar in STN/FSTN met leiden backlight met verschillende interfaces in 6800, SPI, 8080, I2C. De opties van de karakterdoopvont zijn Engels, Japans, Europa, Cyrillische, Hebreeuwse, Chinese Traditioneel, vereenvoudigde Chinees, Koreaanse enz.
RADERTJE LCD 128x64, de Vertoningstekening van 128x64 SPI LCD

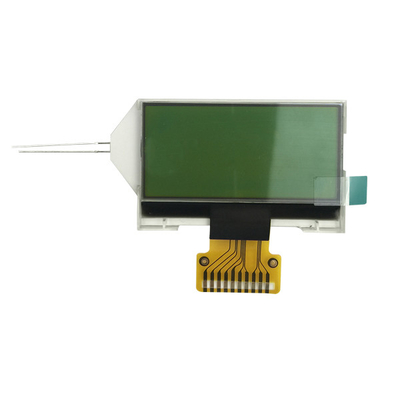

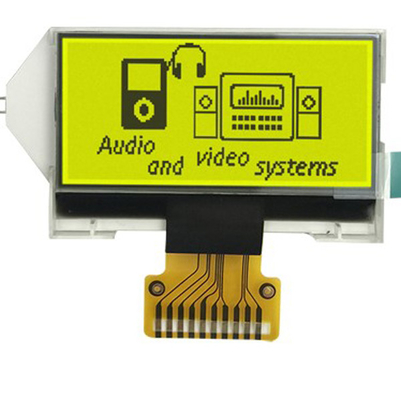

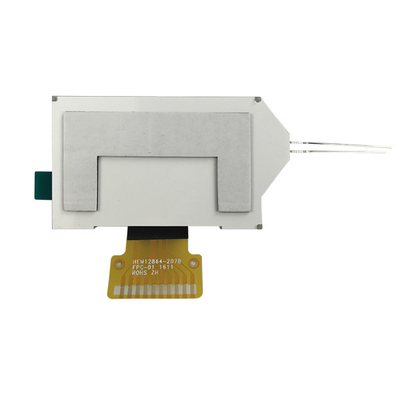

RADERTJE LCD 128x64, Beeld van het de Vertonings het Echte Product van 128x64 SPI LCD
