Productdetails:
|
| Producten: | OLED-scherm van 1,5 inch | Resolutie: | 128 x 128 |
|---|---|---|---|
| Glastype: | OLED (Organic Light Emitting Diode) | Optica: | Alle kijkhoeken 80/80/80/80 |
| Interface: | I2C, SPI, 6800, 8080 Facultatief | Lijst Dim.: | 33.8 (W) x 43.7 (H) x 1.41 (T) mm |
| Actief gebied: | 26.86 (W) x 26.86 (H) mm | Werktemperatuur: | -40°C aan +70°C |
| Pinnummer: | 25 pinnen | controller: | SSD1327 of gelijkwaardig |
| Rijmodus: | 1/128 Werkcyclus | Verbinding: | COG+FPC |
| Contrastverhouding: | 2000: 1 (Dark Room Contrast) | Naleving: | REACH- en RoHS-conform |
| Markeren: | 128x128 grafische OLED-Vertoning,1,5 Duim Grafische OLED Vertoning |
||
1.5 inch grafisch OLED-scherm 128x128 punten resolutie COG met SSD1327 IC Monochroom Wit Bule kleur
1.5 inch OLED, 128x128 OLED Display Beschrijving
SAEF Technology SFOS150YZ-128128WB-01 is een 1,5 inch OLED (Organic Light Emitting Diode) display met een resolutie van 128x128 punten.Deze 1,5 oled-module is ingebouwd in de controller SSD1327 oled IC; het ondersteunt 8-bit 6800 en 8080, 4-draad SPI en I2C-interfaces.SAEF biedt ZIF FPC- en Hotbar-versies voor klanten om de geschikte module voor uw toepassing te kiezen.
SFOS150YZ-128128WB-01s een COG structuur OLED display deze OLED-module is lichtgewicht, laag vermogen en zeer dun, is geschikt voor muur / meter apparaten, thuis toepassingen, POS-systeem, Cloud / IoT-systeem, handheld instrumenten,intelligente technologieapparaten, energiesystemen, automobielindustrie, communicatiesystemen, medische instrumenten, enz. De OLED-module kan werken bij temperaturen van -40 °C tot +70 °C;zijn opslagtemperatuur varieert van -40°C tot +85°C.
Pin Definitie:
Pin 1, VSS, op de grond.
Pin2, VCC stroomvoorziening voor analoge circuits.
Pin 3, VCOMH Com Spanningsuitgang, een condensator moet worden aangesloten tussen deze pin en VSS.
Pin 4, GPIO algemene I/O poort.
Pin 5, VCI stroomvoorziening voor logisch circuit.
Pin6, VDD Een condensator moet worden aangesloten tussen deze pin en VSS.
Pin7, BS1 MCU bus interface selectie pins.
Pin 8, BS2 MCU bus interface selectie pins.
Pin 9, VSS Ground.
Pin10, IREF Referentie stroom input pin. Een weerstand moet worden aangesloten tussen deze pin en VSS.
Pin 11, CS# Chip selecteer input.
Pin12, RES# Reset signaalinput. Wanneer het laag is, wordt de initialisatie van SSD1327 uitgevoerd.
Pin13, D/C Data/Command control. Trek hoog voor schrijf/lees weergave data. Trek laag voor schrijf commando of lees status.
Pin14, WR# MCU-interface-invoer.
Pin15, RD# MCU-interface-invoer.
Pin16~23, D0~D7, Gegevensbus ((voor parallelle interface)
Pin24, VCC stroomvoorziening voor analoge circuits.
Pin25, VSS Ground
| Product: | OLED-scherm van 1,5 inch | Resolutie: | 128 x 128 |
|---|---|---|---|
| Glastype: | OLED (Organic Light Emitting Diode) | Optica: | Alle kijkhoeken 80/80/80/80 |
| Interface: | I2C, SPI, 6800, 8080 Facultatief | Lijst Dim.: | 33.8 ((W) X 43.7 ((H) X 1.41 ((T) mm |
| Actief gebied: | 26.86 (W) x 26.86 (H) mm | Werktemperatuur: | -40°C tot +70°C |
| Pinnummer: | 25 pin's | Controleur: | SSD1327 of gelijkwaardig |
| Rijmodus: | 1/128 Werkcyclus | Sluiting: | COG+FPC |
| Contrastverhouding: | 2000: 1 (Dark Room Contrast) | Naleving: | REACH- en RoHS-conform |
De grafische OLED-displays van SAEF Technology zijn verkrijgbaar in drie mechanische structuren, waaronder COB-, COG- en TAB-passieve matrixtechnologie.Beschikbare grafische monochrome OLED-resolutie in 50x16 OLED-grafisch scherm, 64x128 OLED, 100x16 OLED, 100x32 grafische OLED, 200x16 grafische OLED, OLED 128x32, OLED display 128x64, OLED 128x128, en 256x64 OLED display.De grafische OLED-displays in het SAEF-productassortiment zijn voorzien van ingebouwde controllers en interfaces met parallelleDeze OLED-displaymodules hebben aangedreven spanningen van 3V of 5V, afhankelijk van resolutie/kleur.
SAEF biedt een breed scala aan OLED-displaymodules in maten van 0,42 "tot 5,5 "OLED, zoals 0,42" micro OLED-display, 0,66 "mini OLED-display, 0,69" OLED, 0,91 "OLED-display, 0,95" OLED, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display, 0,05" OLED-display.96" OLED scherm, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, en op maat gemaakte ontwerpoplossingen.
1.5 inch OLED, 128x128 OLED Display Tekening

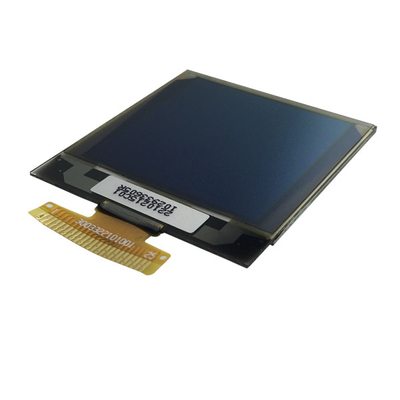

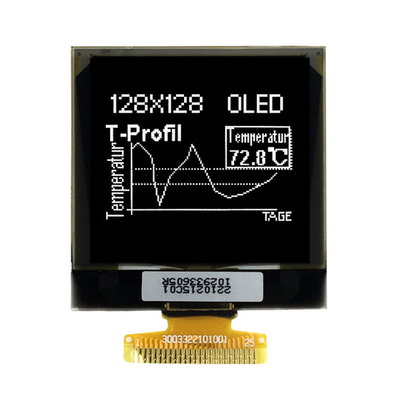

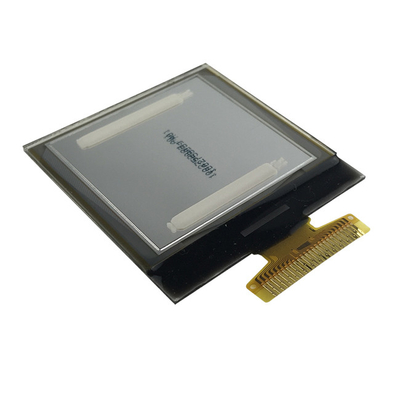

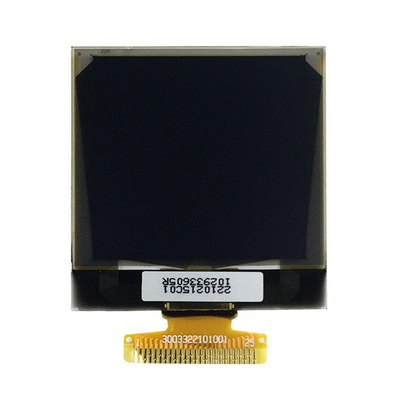

1.5 inch OLED, 128x128 OLED Display Echt productbeeld
