De alfanumerieke LCD 40x4 Zwart-wit Geelgroene Blauwe Grijze LEIDENE van de Karaktersvertoning STN 5V Kleur van Backlight
40x4 karakterlcd Vertoning, Vertoningslcd Module40x4 Beschrijving
SF4004A is 40x4-Karakterlcd vertoningsmodule die met ST7066-controlemechanisme IC wordt ingebouwd; zijn standaardinterface is 6800 4/8-beetje parallel en van 5V of 3.3V-voedingoptie. Deze vertoning SF4004A van 40x4 LCD is beschikbaar voor geen backlight of met LEIDENE backlight opties. Deze LCD vertoning 40x4 is beschikbaar in diverse LCD paneelkleuren met inbegrip van grijze, gele/groene en blauwe LCD opties. Deze vertoningslcd 40x4 module kan bij temperaturen van -20℃ aan +70℃ werken; zijn gamma van opslagtemperaturen van -30℃ aan +80℃, zijn gebouwd in karakter - de reeks steunt Engelse/Japanse, Engelse/Westeuropese, Engelse/Skandinavische Europese, of Engelse/Cyrillische (Russische) opties.
Pin Definition:
Speld: 1--8 DB0-DB7 Gegevensbus
Speld 9 E1 Laat Signaal U4 (BOVENKANT) toe
Speld 10 R/W Lees-schrijf Uitgezocht
Speld 11 RS Uitgezochte gegevens/Instructie
Speld 12 VO Contrastaanpassing
Speld 13 VSS Grond (0V)
Speld 14 VDD Leveringsvoltage voor Logica (+5V)
Speld 15 E2 Laat Signaal U1 (BODEM) toe
Speld 16 NC
Speld 17 LEIDDE A LEIDENE Voeding + (5.0V)
Speld 18 GELEID K LEIDENE Voeding - (0V)
| Product: |
Vertoningslcd Module 40x4 |
Karakters/Kolommen: |
40 Karakters X 4 Lijnen |
| LCD Type: |
STN, Positief, Transflective |
Backlightkleur: |
Wit, Blauw, Geel, Rood, Groen |
| Werkend Voltage: |
5V, Facultatieve 3V |
Optica: |
6:00uur |
| Schemerig overzicht.: |
190.0 (L) X 54,0 (W) X 13,1 (T) MM |
Het bekijken Gebied: |
149.0 (L) X 30,0 (W) MM |
| Drijfmethode: |
1/16 Plichtscyclus, 1/5 Bias |
Werkende Temperaturen: |
-20°C aan +70°C |
| Pin Number: |
18 Spelden |
Controlemechanisme: |
SPLC780D of Equivalent |
| Interface: |
MPU |
Naleving: |
Volgzaam BEREIK & RoHS |
De standaardresolutie van de karaktervertoning omvat 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, het karakterlcd van 40x4 LCD vertoning. Karakterlcd de modules zijn beschikbaar in MAÏSKOLF en de RADERTJEtypes met verschillende interfaces in 8080, SPI, I2C.LCD-de modules van de karaktervertoning zijn in de vertoningen van STN/FSTN/FFSTN LCD met verschillende leiden backlight in Geelgroene, Witte en Blauwe kleur. De de doopvontopties van de karaktermodule zijn Engelse/Japanse, Europese, Oosteuropese, Skandinavische Europees, Cyrillisch (Russisch), en Hebreeër/Arabisch. Wij bieden karaktervertoningen met het werkende voltage van 5V als norm aan en de opties van 3V of 3.6V-zijn ook beschikbaar door verzoek.
40x4 karakterlcd Vertoning, Vertoningslcd Module40x4 Tekening

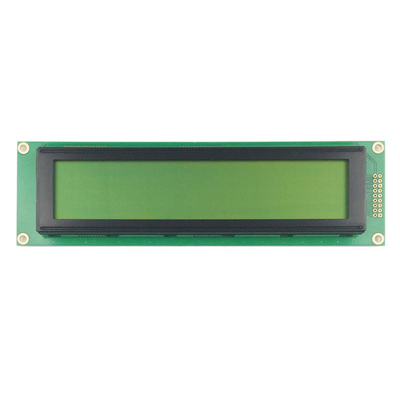

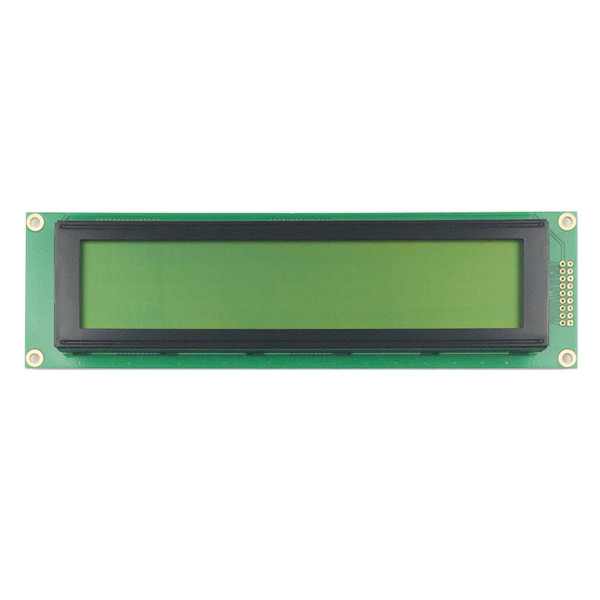

40x4 karakterlcd Vertoning, Vertoningslcd Beeld van het Module40x4 het Echte Product
