Productdetails:
|
| product: | 128x64 RADERTJElcd Module | Resolutie: | 128x64 grafiek |
|---|---|---|---|
| LCD Type: | Transmissive STN, Positief, | Backlightkleur: | Groene Backlight |
| Werkend Voltage: | 2.8 V | Optica: | 6 uur |
| Schemerig overzicht.: | 65.0 (L) x 38,6 (W) x 4,9 (T) mm | Het bekijken Gebied: | 53.6 (L) x 28,0 (W) mm |
| Drijfmethode: | 1/64 Plicht, 1/7 Bias | Werkende Temperaturen: | -10°C aan +60°C |
| Speldaantal: | 10 spelden | Controlemechanisme: | ST7567 of Equivalent |
| Interface: | MCU | Naleving: | Volgzaam BEREIK & RoHS |
| Markeren: | 10 spelden Grafische LCD 128x64,RADERTJE Grafische LCD 128x64,LCD van het Backlight128x64 RADERTJE Module |
||
LCD Groene LEIDENE van de RADERTJEmodule 128x64 Dot Resolution Graphic STN ST7567 Backlight
128x64 LCD RADERTJEmodule, Grafische LCD 128x64 Beschrijving
SF12864-34 is een RADERTJEtype grafische LCD module met VA-afmeting 53,6 (L) x 28,0 (W). Het RADERTJElcd van SAEF de modules (spaander-op-Glas LCD Module) zwart-wit vertoning verstrekt grafisch type in resolutie van 128x32 aan 320x240 en RADERTJElcd karaktertypes met inbegrip van grootte van 16x2, 20x2, 20x4, 24x2-formaten met 5x8-puntmatrijs.
Het RADERTJEpakket biedt hoogte aan - kwaliteit met de voordelen van lichtgewicht, en lage machtsconsumptie. Ook, is het beschikbaar om een verbindingsraad voor elk punt toe te voegen om de interface van FPC in spelden of kabels te veranderen. Wij kunnen een verscheidenheid van speldverbindingen uit aanbieden om uw vereisten aan te passen. De RADERTJElcm technologie is zeer geschikt voor de toepassingen die compactere pakketvertoningen eisen.
Pin Definition:
1 CS1B Spelden van de spaander de uitgezochte input
2 /RES Wanneer /RES aan „L“ wordt geplaatst, worden de montages geïnitialiseerd.
3 A0 Het bepaalt of de toegang met gegevens of bevel verwant is.
A0= „H“: Wijst erop dat de signalen op D [7:0] vertoningsgegevens zijn.
A0= „L“: Wijst erop dat de signalen op D [7:0] bevel zijn.
4 D6 (SCLK)
5 D7 (SDA)
6 VDD Gedeeld met de MPU-voeding eindvdd.
7 VSS Dit is een 0V-terminal aan het systeem dat GND wordt aangesloten.
8 V0 Bias voltageniveaus voor LCD het drijven
9 XV0 Negatief werkend voltage van Com-Bestuurders.
10 VG VG is het vermogen van SEG-Bestuurders
| Product: | 128x64 RADERTJElcd Module | Resolutie: | 128x64 grafiek |
|---|---|---|---|
| LCD Type: | Transmissive STN, Positief, | Backlightkleur: | Groene Backlight |
| Werkend Voltage: | 2.8 V | Optica: | 6 uur |
| Schemerig overzicht.: | 65.0 (L) X 38,6 (W) X 4,9 (T) MM | Het bekijken Gebied: | 53.6 (L) X 28,0 (W) MM |
| Drijfmethode: | 1/64 Plicht, 1/7 Bias | Werkende Temperaturen: | -10°C aan +60°C |
| Pin Number: | 10 spelden | Controlemechanisme: | ST7567 of Equivalent |
| Interface: | MCU | Naleving: | Volgzaam BEREIK & RoHS |
128x64 LCD RADERTJEmodule, Grafische LCD 128x64 Tekening

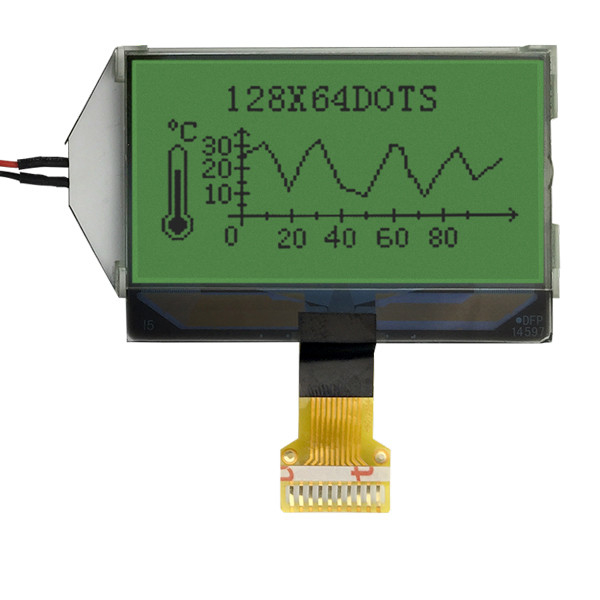

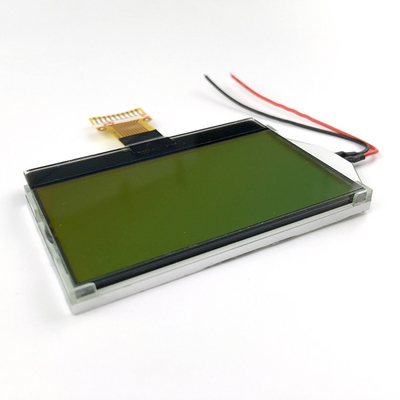

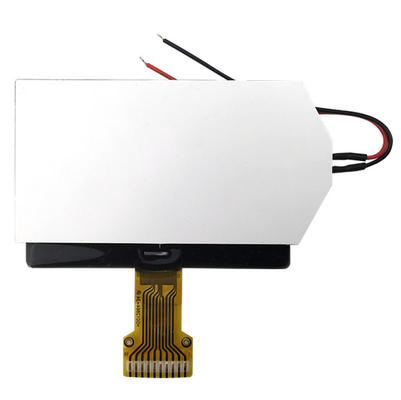

128x64 LCD RADERTJEmodule, Grafisch LCD 128x64 Echt Productbeeld
