Alfanumerieke LCD de Vertonings20x2 Karakters 5V 3V Facultatieve MPU 6800 Periodieke Interface SPLD780D van VATN
de Vertoning van 20x2 VATN Alphanumic LCD, Karakterlcd 20x2 Beschrijving
SF2002YB01VA is een karakter 20 door 2 lijnlcd vertoning met een zwart geleide achtergrond en een rood backlight. Dit modelvatn LCD is met overzichtsdimensie van 116 x 37 mm. Wij verstrekken 6800, SPI en I2C-interface om aan de verschillende eis van de klant te voldoen.
De VATN-vertoning wordt gekenmerkt met brede het bekijken hoek en de hoge contrastverhouding, daarom, het is zeer geschikt voor vele toepassingen zoals digitale meter, medisch apparaat & medische apparatuur, huistoestellen, audio, koffiemachine, magnetron, Automobiele dashboard en auto audioenz.
VATN LCD wordt gekenmerkt met brede het bekijken hoek en hoog contrast. Hieronder zijn de belangrijkste Voordelen van VATN-Vertoning:
Super hoge contrastverhouding: kan tot 120:1 zijn
Brede het bekijken hoek: rond 170 (H) 110 (V)
Wijze: Negatieve slechts wijze
Beschikbaar Achterlicht: wit/groen/geelgroen/rood/blauw
Hoge backlighthelderheid
Inkt van de vier kleurenzijde van de facultatieve douaneontwerp
Replacible voor DFSTN en Zwart Masker
Kleur: Rode LCD vertoning, groene LCD vertoning, blauwe LCD vertoning, gele LCD vertoning, witte LCD vertoning, amberlcd vertoning
Vertoningsformaat: LCD 8x2, LCD 16x1, LCD 16x2, LCD 20x2, LCD 20x4 enz.
SF2002YB01VA Pin Definition:
1 VSS, Machtsgrond, (0V)
2 VDD, Voeding voor Logica (5V)
3 VO, Het contrast past aan
4 RS, Uitgezochte gegevens/Instructie
5 R/W, Lees-schrijf Uitgezocht
6 euro, Laat Signaal toe
7~14 Gegevensbus
15 LEIDDE A, Voeding voor leiden backlight + (5V)
16 LEIDDE K, Voeding voor leiden backlight - (0V)
| Product: |
Het Alfanumerieke 20x2 Karakter LCD van VATN |
Karakters/Kolommen: |
20 karakters X 2 Lijnen |
| LCD Type: |
Negatieve VATN, Transmissive, |
Backlightkleur: |
Wit, Blauw, Rood, Geel, Groen, Purper en Amber |
| Werkend Voltage: |
Optie 5V, 3V |
Optica: |
Alle het Bekijken Hoeken 80/80/80/80 |
| Schemerig overzicht.: |
116.0 (L) X 37,0 (W) X 11,8 (T) Mm |
Het bekijken Gebied: |
82.6.0 (L) X 18,4 (W) Mm |
| Drijfmethode: |
1/16 Plichtscycli, 1/5 Bias |
Werkende Temperaturen: |
-20°C aan +70°C |
| Pin Number: |
16 Spelden |
Controlemechanisme: |
SPLC780D of Equivalent |
| Interface: |
MPU, 6800 Serie, Facultatieve I2C |
Naleving: |
Volgzaam BEREIK & RoHS |
De eigenschappen van VATN-vertoning LCD zijn in hoog contrast, brede het bekijken hoek, hoge helderheid. VA de vertoning kan Zwarte Masker en DFSTN (Dubbele Film Conpensative STN) vervangen. Het is geschikt voor Veiligheidscontrole, Witte goederen, Audio, Medische apparaten, POS, de toepassingen van de Streepjeraad. VATN-de Vertoning is een alternatief voor traditionele lcd alfanumerieke vertoning. De vertoning van VATN van SAEF, alfanumerieke LCD vertoningsmodule is beschikbaar in 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD met backlightopties in witte, blauwe, gele, rode, groene, purpere en amberkleur.
de Vertoning van 20x2 VATN Alphanumic LCD, Karakterlcd 20x2 Tekening

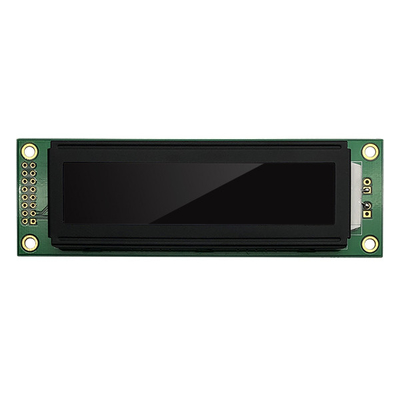

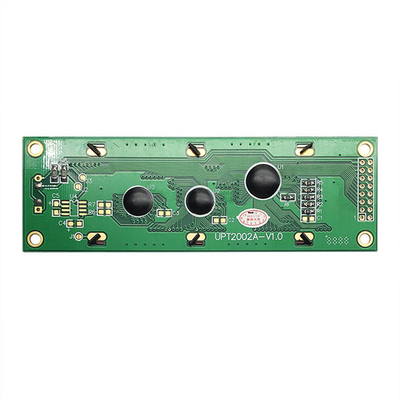

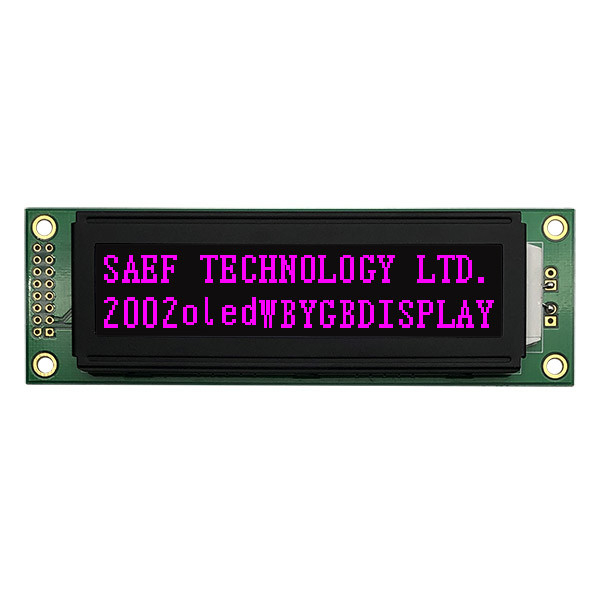

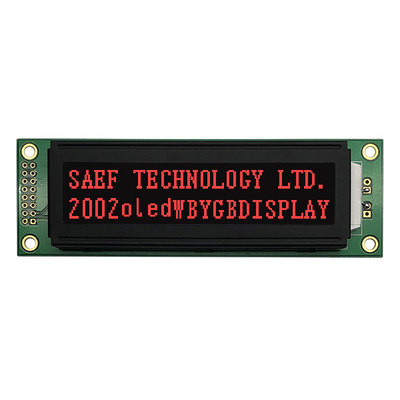

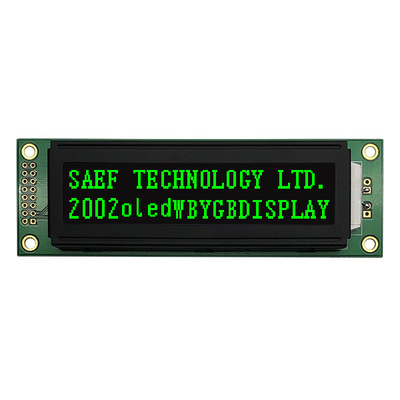

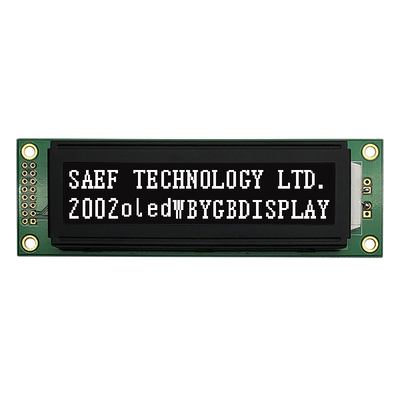

de Vertoning van 20x2 VATN Alphanumic LCD, Karakterlcd 20x2 Echt Productbeeld
