Productdetails:
|
| Producten: | Grafisch LCD-scherm 240x128 | Resolutie: | 240x128 punten |
|---|---|---|---|
| LCD-type: | FSTN, Positief, Transflectief | Optica: | 6:00uur |
| Lijst Dim.: | 66.0(L) x 44,3(W) x 5,1 ((T) mm | Zichtgebied: | 61.0(L) x 33.8 ((W) mm |
| Dot Pitch: | 0.21 x 0,21 mm | Rijmethode: | 1/12 Gezondheid en gezondheid, 1/12 |
| werktemperatuur: | -20°C tot +70°C | Pinnummer: | 30 pinnen (kan aangepast worden) |
| Interface: | MCU (aanpasbaar) | VDD: | 3V |
| Verbinding: | Plugging (aanpasbaar) | Naleving: | REACH- en RoHS-conform |
| Markeren: | 240x128 zwart-wit Grafische LCD Vertoning,De Zwart-wit Grafische LCD Vertoning van MCU,8Bits 240x128 Grafische LCD |
||
Grafisch LCD-scherm 240x128 punten Resolutie FSTN Positieve UC1638C 8 bits MCU-interface met witte LED-achterlicht 3V
Beschrijving van de 240x128 grafische LCD-module
SF-240128-004A is een monochroom 240x128 COG grafische LCD-display module. De grootte van de module is 66,0 x 44,3 x 5,1 mm; het kijkgebied is 61 x 33,8 mm. Deze serie heeft ingebouwde IC UC1638C,ondersteuning voor 6800-interface (standaard)De logische spanning van deze LCD-module varieert van 3 V tot 3,6 V; de typische waarde is 3 V. De module werkt bij temperaturen van -20 °C tot + 70 °C..De opslagtemperatuur varieert van -30°C tot + 80°C.
| Product: | Grafisch LCD-scherm 240x128 | Resolutie: | 240x128 punten |
|---|---|---|---|
| LCD-type: | FSTN, Positief, Transflectief | Optiek: | 6Om drie uur. |
| Lijst Dim.: | 66.0(L) X 44,3 ((W) X 5,1 ((T) mm | Zichtgebied: | 61.0(L) X 33.8 ((W) mm |
| Dot Pitch: | 0.21 x 0,21 mm | Rijmethode: | Gezondheid en gezondheid, 1/12 |
| Werktemperatuur: | -20°C tot +70°C | Pinnummer: | 30 pinnen (kan aangepast worden) |
| Interface: | MCU (aanpasbaar) | VDD: | 3V |
| Sluiting: | Plugging (aanpasbaar) | Naleving: | REACH- en RoHS-conform |
SAEF Technology is een professionele LCD-fabrikant voor tekens en grafische afbeeldingen.,122x32, 128x64, 128x128, 144x32, 160x128, 160x160, 160x32, 160x80, 192x64, 192x128, 240x64, 320x240 enz. De afmetingen zijn onder meer 2′′ LCD, 2,5′′ LCD, 3′′ LCD, 3.2′′ LCD, 4′′ LCD Display, enz.SAEF Graphic LCD-modules bevatten verschillende opties van polarisatoren in reflecterendeOnze LED-achterlichten zijn verkrijgbaar in verschillende kleuren, waaronder geel/groen, wit, blauw, rood, amber en RGB.
Wij hebben een uitgebreid assortiment LCD-grafische displays met verschillende combinaties van achtergrondverlichting en LCD-type.Het grafische LCD-scherm van SAEF kan worden gebruikt op instrumenten en industriële machines en elektrische huishoudelijke apparaten, consumentenelektronica, met inbegrip van witwaren, POS-systemen, huishoudelijke toepassingen, industriële instrumenten, automatisering, audio/visuele displaysystemen en medische hulpmiddelen.
240x128 Grafische LCD-module
Pin Definitie:
Pin1-Pin8, DB7~DB0
Pin9, RST
Pin10, CS0
Pin11, C0/A0
Pin12, WR0
Pin13, WR1
Pin14, BM1
Pin15, BM0
Pin16, identiteitskaart
Pin17, POR-DIS
Pin18, VSS
Pin19, VDD
Pin20, TST4
Pin21, VLCD.
Pin22, VA0-
Pin 23, VA1-
Pin24, VA1+
Pin25, VA0+
Pin26, VB0-
Pin27, VB1-
Pin28, VB1+
Pin29, VB0+
Pin30, NC

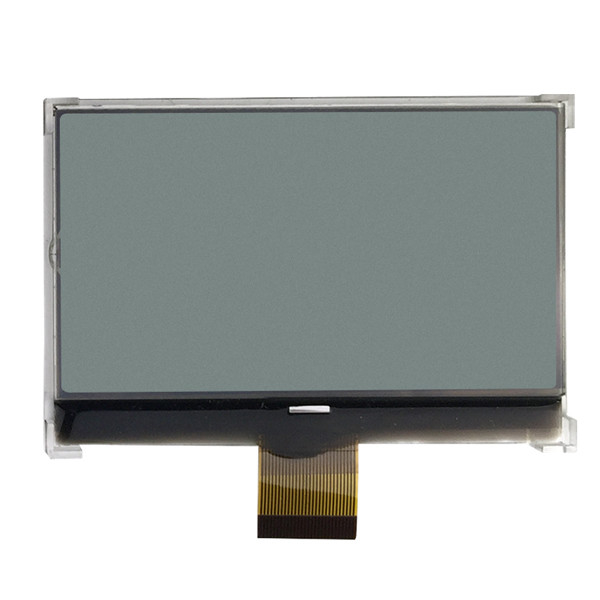

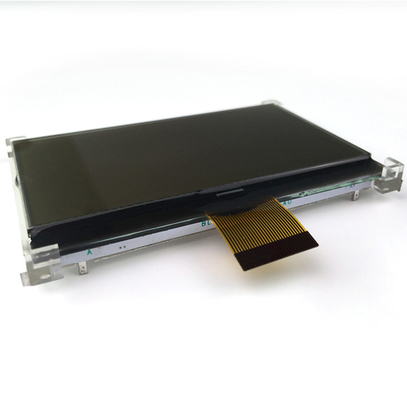

240x128 Grafische LCD-module Echte productfoto
Fabrieksfaciliteiten en certificaten
Neem contact met ons op
Welkom om te vragen via sales2@saef.com.cn
Zoek Sleutelwoord: 240x128 lcd, 240x128 grafische lcd, lcd 240x128, 240x128 grafische, grafische lcd 240x128, COG 240x128, 240x128 COG LCD, 240x128 MCU LCD.
