Productdetails:
|
| Producten: | 2.8 inch OLED-grafisch scherm | Resolutie: | 256x64 pixels |
|---|---|---|---|
| Afbeeldingsmodus: | Passieve Matrijs | Interface: | 3/4 SPI, 6800 8080 Interface |
| Optica: | Alle het Bekijken Hoeken | Lijst Dim.: | 97.0(L) x 32,5 ((W) x 6,4 ((T) mm |
| Actief gebied: | 69.1 ((L) x 17..26 ((W) mm | Pixel Pitch: | 0.27 x 0,27 mm |
| rijmwijze: | 1/64 Werkcyclus | werktemperatuur: | -40°C tot +85°C |
| Opbergtemperatuur: | -45°C tot +90°C | DRIVER IC: | COF SSD1322 |
| Voedingsspanning: | 3V | Grey Scale: | 16 Grijzige schubben |
| Pinnummer: | 7 koppen, 4 pinnen optioneel | Naleving: | REACH- en RoHS-conform |
| Markeren: | Vertoning 6800 van 256x64 OLED,de Vertoning van 8080 256x64 OLED,SPI 2 |
||
OLED 2,8 inch 256x64 Display, Grayscale OLED 2,8 inch Beschrijving
De Organic Light-Emitting Diode (OLED) is een nieuwe generatie technologie, helderder en duidelijker afbeeldingen met een snellere reactiesnelheid.SFOM280YZ16-25664WB-01Dit OLED-module is lichtgewicht, laag vermogen en klein, er zijn verschillende interfaces optioneel; het is standaard 3 en 4 lijnen SPI,beschikbare opties 6800De module is gemaakt van COB-OLED's en heeft de voordelen van makkelijk te bevestigen modules op klanten' toepassingen vanwege het hebben van een PCB-bord.
SFOM280YZ16-25664WB-01 is een dot matrix 256x64 COF grafisch type passieve matrix OLED display module. De grootte van het actieve gebied is 2,8 ′′ diagonaal met module afmetingen 97 x 32,5 mm. Deze 2.8 inch OLED-scherm heeft ingebouwde IC SSD1322U, en beschikt over een hoge contrastverhouding van 20.000: 1. Er zijn veel interface-opties om uit te kiezen, waaronder 6800, 8080 en SPI-interface.de typische waarde is 3VDe beschikbare uitzendkleur is geel, hemelsblauw en ondersteunt grijschaal.POS-systeem, huishoudelijke artikelen, huishoudelijke toepassingen, industriële instrumenten, automatisering, audio/visuele display systemen, apparaten voor persoonlijke verzorging, huishoudelijke artikelen, auto-displays,Dynamische informatiebeelden enz..
Kenmerken
| Product: | 2.8" OLED-grafisch scherm | Resolutie: | 256x64 pixels |
|---|---|---|---|
| Afbeeldingsmodus: | Passieve matrix | Interface: | 3/4 SPI, 6800 8080 Interface |
| Optica: | Alle gezichtshoeken | Lijst Dim.: | 97.0(L) X 32,5(W) X 6,4(T) mm |
| Actief gebied: | 69.1 ((L) X 17..26 ((W) mm | Pixel Pitch: | 0.27 x 0,27 mm |
| Rijmethode: | 1/64 Werkcyclus | Werktemperatuur: | -40°C tot +85°C |
| Opbergtemp.: | -45°C tot +90°C | Bestuurder IC: | COF SSD1322 |
| Voerspanning: | 3V | Grijzige schaal: | 16 Grijzige schubben |
| Pinnummer: | 7 koppenpinnen, 4 pinnen optioneel | Naleving: | REACH- en RoHS-conform |
OLED 2,8 inch 256x64 Display, Grayscale OLED 2,8 inchTekening
![]()
![]()
Pin Definitie
| Pin nr. | Symbool |
| 1 | VSS |
| 2 | VCC_IN |
| 3 | NC |
| 4 | D0/CLK |
| 5 | D1/DIN |
| 6 | D2 |
| 7 | D3 |
| 8 | D4 |
| 9 | D5 |
| 10 | D6 |
| 11 | D7 |
| 12 | E/RD# |
| 13 | R/W# |
| 14 | D/C# |
| 15 | RES# |
| 16 | CS# |
Optische kenmerken
|
|
Symbool | Voorwaarden | Min. | Type | Maximaal |
Eenheid |
| Helderheid | Lbr |
Met polarisator |
60 | 80 | - | cd/m2 |
| C.I.E. (wit) | (x) (y) | Zonder polarisator | 0.280.29 | 0.320.33 | 0.360.37 | |
| Contrasten in donkere kamers | CR | - | >2000:1 | - | ||
| Bekijkhoek | > 160 | - | - | Degree- |

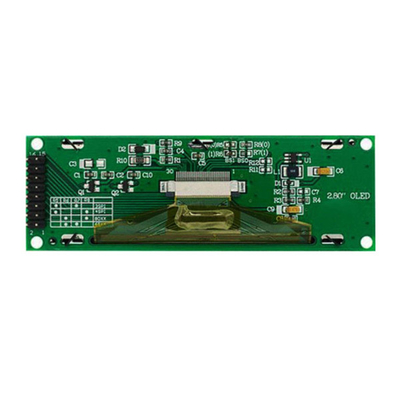

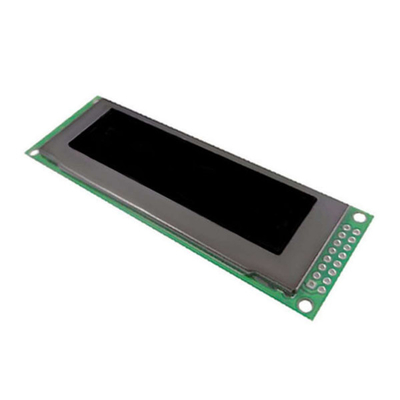

OLED 2,8 inch 256x64 Display, Grayscale OLED 2,8 inch Productbeeld
![]()
![]()
