Productdetails:
|
| Producten: | 2.23 inch grafisch OLED scherm | Resolutie: | Resolutie 128x32 |
|---|---|---|---|
| Afbeeldingsmodus: | Passieve Matrijs | Optica: | Alle het Bekijken Hoeken |
| Lijst Dim.: | 74.1.0(L) x 33.1 ((W) x 7.4 ((T) mm | Actief gebied: | 55.02 ((L) x 13.1 ((W) mm |
| Pixel Pitch: | 00,43 x 0,41 mm | rijmwijze: | 1/32 Werkcyclus |
| werktemperatuur: | -40°C tot +70°C (aanpasbaar) | Pinnummer: | 4 pinnen en 9 pinnen optioneel |
| Interface: | SPI- en IIC-interface facultatief | Naleving: | REACH- en RoHS-conform |
| Markeren: | de Grafische Vertoningsmodule van 128x32 OLED,De Module van de 2,23 Duimoled Grafische Vertoning |
||
SFOM223YZ49-12832WBYG-01Specificatie.pdf
OLED SPI 2.23", 128x32 SPI OLED Display Module Product Inleiding
Organische lichtemitterende dioden (OLED's) zijn een technologie van de volgende generatie die helderder, duidelijker afbeeldingen en snellere reacties mogelijk maakt.23 inch model SFOM223YZ49-12832WBGY-01 OLED display is gemaakt van 128 x 32 stippen monochroomDeze OLED-module is lichtgewicht, laag stroomverbruik, klein en heeft verschillende interface-opties, de standaard is SPI en de beschikbare opties zijn IIC en parallelle poorten.De module is gemaakt van COB OLED, die het voordeel heeft dat de module gemakkelijk kan worden bevestigd op de toepassing van de klant vanwege de PCB-plaat erop.
De SFOM223YZ49-12832WBGY-01 OLED-module had oorspronkelijk geen touch, maar het touchpaneel is aanpasbaar.kassa's, handheld apparaten, mobiele bestelmachines, enz.
Kenmerken
1Dit 2,23-inch mini OLED-scherm heeft een resolutie van 128X32 en een SSD1305 chipset.
2Deze 2,23-inch OLED-displaymodule heeft een zeer laag stroomverbruik: volle schermverlichting 0,08w.
3Dit 9-pins OLED-scherm van 2,23 inch heeft vier montagegaten voor een gemakkelijke installatie.
4Dit 2,23 inch 128x32 OLED-product is ontworpen voor SPI-type, IIC en parallelle interface optionele.
5Dit 2,23-inch OLED 4-pin product ondersteunt een verscheidenheid aan besturingschips: volledig compatibel met Arduino 51 serie, msp430 serie, stm32/2 CSR IC, enz.
6De stroomtoevoerspanning van dit SPI 2.23 inch OLED product is DC 3V-5V.
7Deze 2,23 inch OLED display module is ingebed bestuurder IC. het kan communiceren met 2C / IIC Interface hoeft alleen 2 I / O poorten
8Dit OLED 2,23 inch 128x32 product is compatibel met MMDVM, Pi-Star, en het is compatibel met Raspberry pi.
9. Dit 128x32 SPI OLED 2,23 inch product is zelfverlichtend ontwerp, het heeft geen achtergrondverlichting nodig, het scherm kan zelfverlichtend zijn; Het heeft een hoog contrast, heldere en scherpe stippen, zelfs kleine lettertypen zijn vrij leesbaar.
10. de OLED-displaymodule van 2,23 inch heeft geen ingebedde lettertypen in de OLED-controller, de gebruiker kan de lettertypen maken via de lettertype-generatie-software.
| Product: | 2.23 inch grafisch OLED scherm |
| Resolutie: | Resolutie 128x32 |
| Interface: | SPI- en IIC-interface optioneel |
| Pinnummer: | 4 pen en 9 pen optionele |
| Optica: | Alle gezichtshoeken |
| Afbeeldingsmodus: | Passieve matrix |
| Lijst Dim.: | 74.1.0(L) X 33.1 ((W) X 7.4 ((T) (mm) |
| Actief gebied: | 55.02 ((L) X 13.1 ((W) (mm) |
| Rijmethode: | 1/32 Werkcyclus |
| Pixel Pitch: | 0.43 x 0,41 (mm) |
| Werktemperatuur: | -40°C tot +70°C (aanpasbaar) |
| Naleving: | REACH- en RoHS-conform |
OLED SPI 2.23", 128x32 SPI OLED Display Module Producttekening

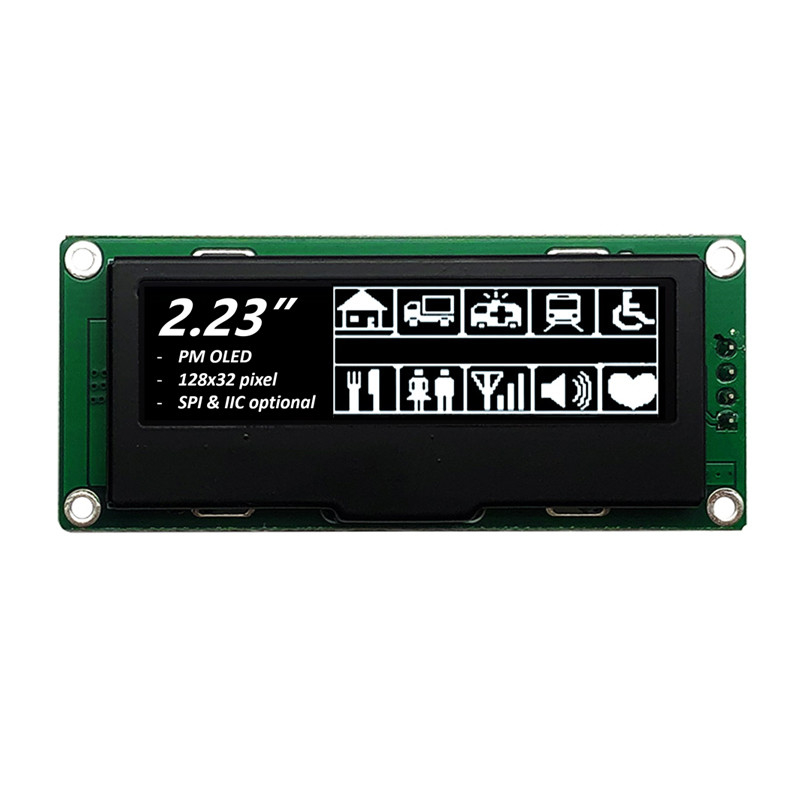

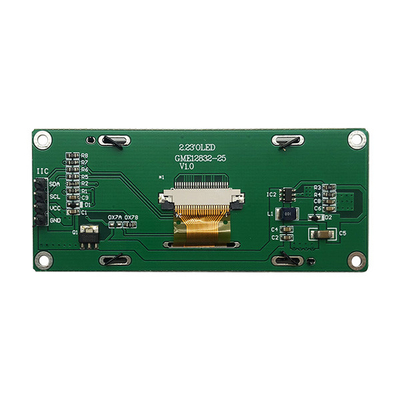

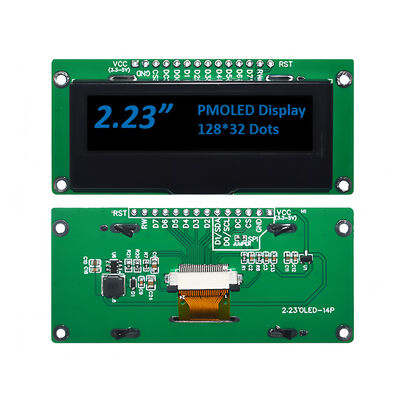

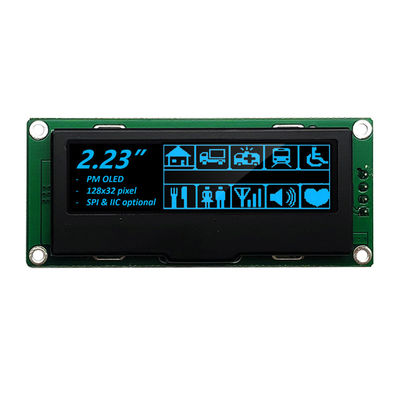

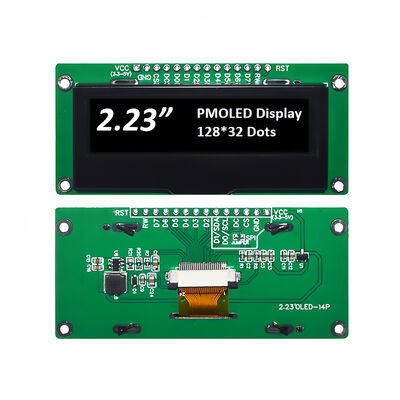

OLED SPI 2.23", 128x32 SPI OLED Display Module Productbeeld
Fabrieksfaciliteiten en certificaten
Een professionele fabrikant van OLED-displaymodules
De grafische OLED-displays van SAEF Technology zijn verkrijgbaar in drie mechanische configuraties, waaronder COB-, COG- en TAB-passieve matrixtechnologieën.Grafische monochrome OLED-resoluties verkrijgbaar in 50x16 OLED-grafische schermen, 64x128 OLED, 100x8 OLED-graphics, 100x16 OLED, 100x32 OLED-graphics, 200x16 OLED-graphics, OLED 128x32, OLED-displays 128x64, OLED 128x128 en 256x64 OLED-displays.Grafische OLED-displays in de SAEF-productenfamilie hebben ingebouwde controllers en interfacesDeze OLED-displaymodules zijn verkrijgbaar met een aandrijvingsspanning van 3 V of 5 V, afhankelijk van de resolutie/kleur.
SAEF biedt een breed scala aan OLED-displaymodules van 0,49 inch tot 5,5 inch OLED, zoals 0,49 inch micro OLED-scherm, 0,66 inch mini OLED-scherm, 0,69 inch OLED, 0,91 inch OLED-scherm, 0,66 inch micro OLED-scherm, 0,66 inch mini OLED-scherm, 0,69 inch OLED-scherm, 0,69 inch OLED-scherm, 0,69 inch OLED-scherm, 0,09 inch OLED-scherm, 0,09 inch OLED-scherm, 0,09 inch OLED-scherm, 0,09 inch OLED-scherm, 0,09 inch OLED-scherm, 0,09 inch OLED-scherm, 0,09 inch OLED-scherm, 0,09 inch OLED-scherm, 0,09 inch OLED-scherm, 0,09 inch OLED-scherm, 0,09 inch OLED-scherm, 0,09 inch OLED-scherm, 0,09 inch OLED-scherm, 0,09 OLED-scherm95 inch OLED, 0,96 inch OLED-scherm, 1,5 inch OLED-scherm, 2 inch OLED, 2,4 inch OLED, 2,7 inch OLED-scherm, 3,12 inch OLED-scherm, 5,5 inch OLED-scherm en aangepaste ontwerpoplossingen.
SAEF kleine OLED-displaymodules zijn ideaal voor veel apparaten die elektronische displaypanelen nodig hebben.industriële instrumenten, POS-systemen, automatisering, audio-visuele display-systemen, medische apparaten, persoonlijke verzorgingsapparaten, huishoudelijke artikelen, auto-displays, dynamische informatie-displays en meer.
