Fabrieksvoorziening 4 inch TFT LCD Display Panel 320x320 Vierkant Type MCU&SPI Interface Met CTP

Fabrieksvoorziening 4 inch TFT LCD Display Panel 320x320 Vierkant Type MCU&SPI Interface Met CTP
Fabrieksvoorziening 4 inch TFT LCD Display Panel 320x320 Vierkant Type MCU&SPI Interface Met CTP Fabrieksvoorziening 4 inch TFT LCD Display Panel 320x320 Vierkant Type MCU&SPI Interface Met CTP Fabrieksvoorziening 4 inch TFT LCD Display Panel 320x320 Vierkant Type MCU&SPI Interface Met CTP Fabrieksvoorziening 4 inch TFT LCD Display Panel 320x320 Vierkant Type MCU&SPI Interface Met CTP

Grote Afbeelding :  Fabrieksvoorziening 4 inch TFT LCD Display Panel 320x320 Vierkant Type MCU&SPI Interface Met CTP

Productdetails:
Plaats van herkomst: ShenZhen/China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: Sf-to400dx-8979a-CT
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 PCs
Prijs: The lowest market price guaranteed
Verpakking Details: Standaardexportartikelpakket
Levertijd: 1-5 weken
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 3000K PCs per maand

Fabrieksvoorziening 4 inch TFT LCD Display Panel 320x320 Vierkant Type MCU&SPI Interface Met CTP

beschrijving
Producten: TFT 4" inch Resolutie: 320x320 pixels
Interface: MCU SPI aanraakscherm: met PCAP CTP
Aanrakingsdimensie: 84.0(W) x84.0(H) x3.37(T) (mm) Zichtrichting: Alle het Bekijken Hoeken
Pinnummer: 40 pin's Verbinding: ZIF
Oppervlaktehelderheid: 300 Cd/m2 Vervoerkracht: 3.3 V
Huidig verbruik: 20 mA Operatieve temperatuur.: -20°C tot +70°C
Levensduur: 40000 uren Naleving: REACH- en RoHS-conform
Markeren:

4 duimlcd Comité 320x320

,

4 duimlcd Comité 3.3V

,

MCU 4 Duim TFT LCD



Over dit item SF-TO400DX-8979A-CT



Verbeter je projecten met ons 4-inch TFT LCD-display, met een scherpe resolutie van 320 x 320 vierkante.Dit maakt het de perfecte oplossing voor een breed scala aan toepassingen, waaronder consumentenelektronica, handheld apparaten en industriële apparatuur.



Belangrijkste kenmerken:

  • Compacte grootte:Het 4-inch scherm is ideaal voor toepassingen met beperkte ruimte en levert uitstekende visuele prestaties zonder afbreuk te doen aan de kwaliteit.
  • Scharpe resolutie:De 320 x 320 vierkante resolutie zorgt voor een helder en levendig beeldweergave, waardoor de gebruikerservaring wordt verbeterd.
  • MCU & SPI-interface:Ontworpen met compatibiliteit van zowel MCU als SPI-interfaces, waardoor een gemakkelijke integratie met verschillende microcontrollers en systemen mogelijk is.
  • capacitieve aanraakpaneel (CTP):Dit scherm is uitgerust met een capacitieve touchscreen en biedt een responsieve en gebruiksvriendelijke interactie, waardoor het geschikt is voor aanraakgebaseerde toepassingen.
  • Duurzaam ontwerp:Dit robuuste displaypaneel is ontworpen voor betrouwbaarheid en kan bestand zijn tegen de strengheden van dagelijks gebruik in verschillende omgevingen.



Toepassingen:Perfect voor een breed scala aan sectoren, waaronder:

  • Consumentenelektronica:Tablets, slimme huishoudelijke apparaten en draagbare gadgets.
  • Automobiele schermen:Informatiepanelen en entertainmentsystemen.
  • Industriële automatisering:Monitoringssystemen en bedieningspanele.
  • Medische hulpmiddelenPatiëntbewakingssystemen en diagnostische apparatuur.



Waarom kiezen voor ons 4 inch TFT LCD-display?

Ons TFT-LCD-paneel is vervaardigd met precisie en kwaliteit in het achterhoofd en zorgt voor duurzame functionaliteit en prestaties.Ideaal voor ontwikkelaars en fabrikanten die op zoek zijn naar betrouwbare en hoge resolutie-displays voor innovatieve projecten.



Specificaties:

  • Panelgrootte: 4 inch
  • Resolutie: 320 x 320 pixels
  • Interface: MCU, SPI
  • Touchtechnologie: capacitieve touchpaneel (CTP)
  • Type: vierkant display



Transformeer uw product met ons 4-inch TFT LCD Display Panel.Bestel vandaag.en ervaren ongeëvenaarde visuele kwaliteit en prestaties voor uw volgende project!





Productspecificatie

Product: TFT 4′′ inch
Resolutie: 320x320 pixels
Interface: MCU SPI
Touchscreen: Met PCAP capacitieve touchscreen
Afmeting van de lens: 84.0(W) x 84.0 (H) x 3.37 (T) mm
Zichtrichting: Alle gezichtshoeken (85/85/85/85)
Pinnummer: 40 pin's
Verbinding: Inproppen
Oppervlakteverlichting: 300 Cd/m2
Vermogen: 3.3 V
Huidig verbruik: 20 mA
Werktemperatuur -20°C tot +70°C
Levensduur: 40000 uur
Naleving: REACH- en RoHS-conform





Externe afmetingen

Fabrieksvoorziening 4 inch TFT LCD Display Panel 320x320 Vierkant Type MCU&SPI Interface Met CTP 0Fabrieksvoorziening 4 inch TFT LCD Display Panel 320x320 Vierkant Type MCU&SPI Interface Met CTP 1

Interface pin definitie



Pin nr. Symbool Beschrijving Wanneer niet in gebruik
1 LEDA B/L positieve pin
2 LEDK B/L negatieve pin
3 LEDK B/L negatieve pin
4 GND Ground
5 VCI Stroomvoorziening (2.8-3.3V)
6 IOVCC I/O-stroomvoorziening (1.8-3.3V)
7 TE Versnelling van het scheuren Open
8 CS Chip selectie pin, laag actief.
9 RS Vertoon van gegevens/opdrachtkeuzeDCX= ¥ 1 ¥: weergave van gegevens of parameters.

DCX = ¥0 ¥: registerindex / commando.

10 WR/SCK Schrijf in MCU-interface.In SPI-modus is deze pin sck
11 RD Lezen activeren GND
12 SDI SPI-interface input/output pin.
13 SDO SPI-interface-uitgangsspeld.
14 GND Ground
15 tot 30 D0-D15 Horizontale sync-invoer GND
31 Reset Dit signaal zal het apparaat resetten en het moet worden toegepast om de chip correct te initialiseren
32 IM2 IM0=0 IM2=0 MCU 16 BIT D[ 15:0] wordt gebruikt
IM0= 1 IM2=0 MCU 8 BIT D[7:0] wordt gebruikt
33 IM0 IM0= 1 IM2= 1 4Line SPI CS,RS,SCK.SDI
IM0=0 IM2= 1 Reserve
34 GND Ground
35 TP_INT TP onderbreken naar de host Open
36 TP_SDA TP I2C-gegevensin- en -uitvoer Open
37 TP_SCL TP I2C-klokinvoer Open
38 TP_RES TP externe reset, laag is actief Open
39 TP_VCI TP-stroomvoorziening (2.8-3.3V) Open
40 GND Ground

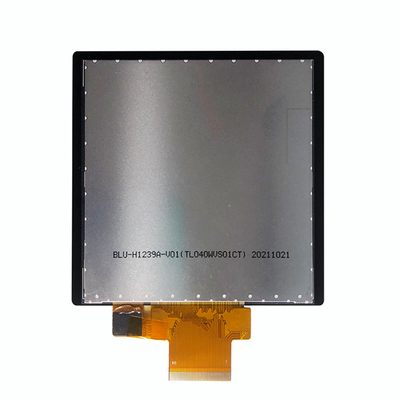

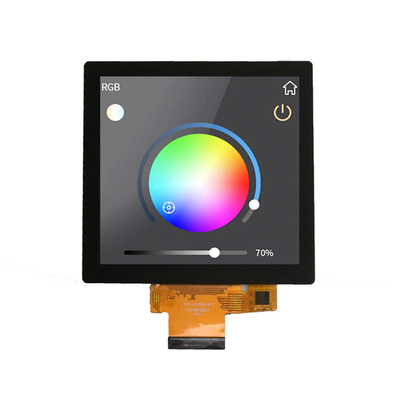

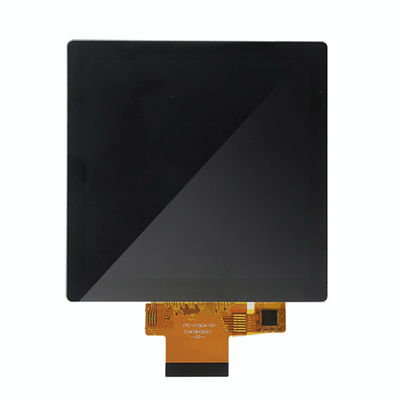

Productbeeld
Fabrieksvoorziening 4 inch TFT LCD Display Panel 320x320 Vierkant Type MCU&SPI Interface Met CTP 2

Fabrieksvoorziening 4 inch TFT LCD Display Panel 320x320 Vierkant Type MCU&SPI Interface Met CTP 3

Fabrieksvoorziening 4 inch TFT LCD Display Panel 320x320 Vierkant Type MCU&SPI Interface Met CTP 4
