Productdetails:
|
| Producten: | 0.96 inch OLED 4 pins I2C | Resolutie: | 96 x 16 pixels |
|---|---|---|---|
| Structuur: | COG + PCB | Interface: | I2C interface |
| DRIVER IC: | SSD1306 of gelijkwaardig | aanraakscherm: | Aanpasbaar |
| Zichtrichting: | Alle het Bekijken Hoeken | Lijst Dim.: | 32.54 × 10 × 2,4 mm |
| Verbinding: | Metaalspelden | Pinnummer: | 4 spelden |
| Operatieve temperatuur.: | -40°C tot +80°C | Opbergtemperatuur: | -40°C tot +85°C |
| Levensduur: | 50,000 uur @ 60cd/m2 | Naleving: | REACH- en RoHS-conform |
| Markeren: | de Vertoningsmodule van 4Pins OLED,de Vertoningsmodule van 96x16 OLED,0.69 Inch 96x16 OLED Display |
||
SFOM069YZ4-9616WB-01 Specificatie.pdf

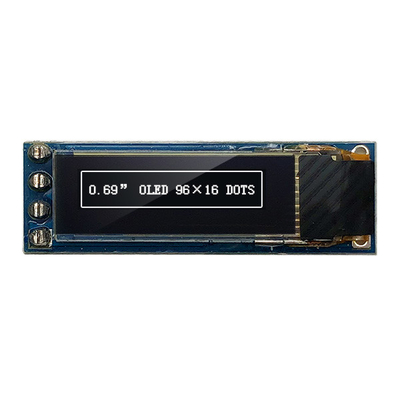

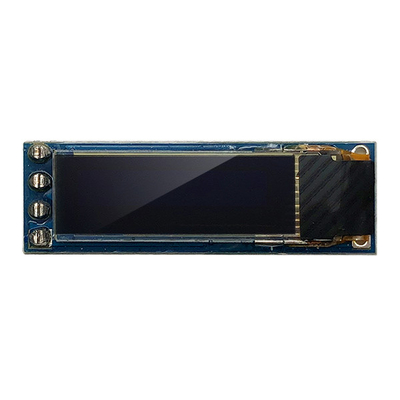

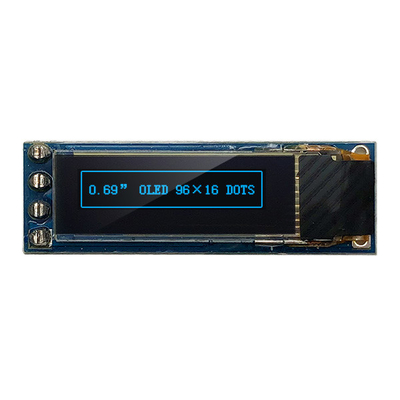

0.69" 96x16 OLED, 4 pin IIC 0,69 inch OLED-module Display Beschrijving
SFOM069YZ4-9616WB-01 is een grafische COG met PCB OLED-module, die is gemaakt van een resolutie van 96x16 pixels, diagonale grootte 0,69 inch. SFOM069YZ4-9616WB-01 is ingebouwd met SSD1306 IC;het ondersteunt I2C-interfaceHet heeft een PCB-contour met een afmeting van 32,54 × 10 mm met montagegaten aan boord en 4x1 metalen pinnen op de module.
1. IIC seriecommunicatie-interface, eenvoudige bedrading, slechts 2 signaallijnen, verbonden met de stroomtoevoer met 4PIN-lijn, gemakkelijk te gebruiken;
2. Witte kleur, kijkhoek: groter dan 160 graden, compatibel met Arduino, 51 serie, ESP, STIM32 / 2, SCR chips.
3- laag stroomverbruik: 0,05 W tijdens normale werking, ondersteuningsspanning: 3,3 V DC, werktemperatuur: -40 °C-80 °C.

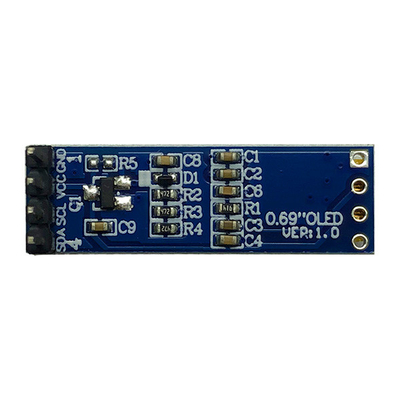

Pin Definitie
Pin 1, GND, Gound van het logica circuit.
Pin 2, VCC, stroomvoorziening voor OLED, dit is een spanningstoevoer pin.
Pin 3, SCL, De seriële klok input SCL
Pin 4, SDA, de seriële data input SD.
Productinformatie
| Product: | 0.96 inch OLED 4 Pins I2C | Resolutie: | 96 x 16 pixels |
|---|---|---|---|
| Structuur: | COG + PCB | Interface: | I2C-interface |
| Bestuurder IC: | SSD1306 of gelijkwaardig | Touchscreen: | Aanpasbaar |
| Zichtrichting: | Alle gezichtshoeken | Lijst Dim.: | 32.54 × 10 × 2,4 mm |
| Verbinding: | Metalen pinnen | Pinnummer: | 4 pinnen |
| Werktemperatuur | -40°C tot +80°C | Opbergtemp.: | -40°C tot +85°C |
| Levensduur: | 50,000 uur @ 60cd/m2 | Naleving: | REACH- en RoHS-conform |
Veelgestelde vragen
Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren. Gemengde monsters van verschillende itemnummers zijn aanvaardbaar.
Q2: Hoe zit het met de doorlooptijd?
A: Voor producten die niet meer in de winkel zijn, onmiddellijk voorraadmonsters. 1-1.5 weken voor het opnieuw maken van monsters. 4-6 weken voor massaproductie. Voor producten die al zijn ontworpen, 2-3 dagen voor een ontwerpvoorstel;2 uur voor het nemen van monsters bij de goedkeuring van de tekening; 5-6 weken voor proef- of massaproductie bij goedkeuring van het monster.
Q3. Heeft u een MOQ limiet voor monster en productie bestelling?
A: lage MOQ. 3-5pcs voor het controleren van monsters is beschikbaar. massa productie MOQ is normaal 1K / lot. We ondersteunen qty lager dan MP MOQ voor trail-run / PP-run bestelling.
V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 5-7 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.
Q5. Hoe kan ik een bestelling voor een LCD-module verwerken?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt de klant de monsters en plaatst hij een borg voor de formele bestelling.
Ten vierde regelen wij de productie.
Q6. Mag ik mijn logo op het LCD-product afdrukken?
A: Ja. Gelieve ons formeel te informeren in de ontwerpfase, en we zullen monsters maken met uw logo voor uw monstertest en goedkeuring. Na goedkeuring van het monster, zal de massaproductie de goedgekeurde monsters volgen.
V7: Biedt u garantie voor de producten?
A: Ja, we bieden 1 jaar garantie op onze producten.
V8: Hoe moet ik omgaan met de defecte?
A: Ten eerste, onze producten worden geproduceerd in strenge kwaliteitscontrolesysteem en de defecte koers zal minder dan 0,2%.
Ten tweede zullen we tijdens de garantieperiode nieuwe LCD's met nieuwe bestelling voor kleine hoeveelheden sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.
0.69" 96x16 OLED, 4 pin IIC 0,69 inch OLED-module
0.69" 96x16 OLED, 4 pin IIC 0,69 inch OLED-module
