Productdetails:
|
| Producten: | 1.3 inch SPI OLED 7 Pins | Resolutie: | 128x64 Graphics |
|---|---|---|---|
| Interfaces: | SPI | Algle bekijken: | Al het Bekijken Hoek |
| Pinnummer: | 7 spelden | Kleur: | Wit Blauw facultatief |
| Grootte van de module: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) (mm) | Glas: | PMOLED (passive matrix OLED) |
| Controller: | SH1106 of gelijkwaardig | Operatie Temp.: | -40°C tot +85°C |
| Contrastverhouding: | 2000: 1 (Dark Room Contrast) | Naleving: | REACH- en RoHS-conform |
| Markeren: | De Vertoning van SPI OLED 1,3 Duim,7 speldoled Vertoning 1 |
||
SFOM130YZ7-12864WB-01 Specificatie.pdf
1.3 inch OLED, SPI OLED Display Beschrijving
Het SFOM130YZ7-12864WB-01-model is de uitbreiding van SF-OS130YZ-12864WB-01 met een PCB-bord op de module; het heeft een diagonale grootte van 1,3 inch, gemaakt van 128x64 pixels.Dit PCB-bord met vier montage gaten is een gemakkelijke methode voor klanten om modules op hun toepassingen te bevestigen. SFOM130YZ7-12864WB-01-module is ingebouwd met SH1106 IC; het ondersteunt 4-draad SPI-interface; optionele I2C-interface, rijplicht 1/64, voedingsspanning voor logica is van 3.3V ~ 5V,I/O-niveau 5V tot 3V met conversiecircuit, het scherm met 50% check board stroom is 80mA @ 3.3VDD (typische waarde). de verbinding van de module is 7 koppen, optionele 4 koppen koppen verbinding.
Deze OLED-module is geschikt voor slimme huishoudelijke toepassingen, medische apparaten, slimme bediening, meter, enz. Het kan werken bij temperaturen van -40 °C tot +85 °C;
1. 1.3 inch mini OLED-scherm met 128X64 resolutie en SH1106 chipset
2Ultra-laag stroomverbruik: volle schermverlichting 0,08w
3. Vier montage gaten voor een gemakkelijke installatie
4Interface type: SPI (kan worden gewijzigd in IIC)
5Ondersteunt een verscheidenheid aan besturingschips: volledig compatibel met Arduino 51 serie, msp430 serie, stm32/2 CSR IC, ETC
6Stroomspanning: DC 3V - 5V
Kenmerken
| Product: | 1.3 inch SPI OLED 7 pin | Resolutie: | 128x64 Graphics |
|---|---|---|---|
| Interfaces: | 4 Draad SPI (I2C optioneel) | Bekijk Algle: | Alle kijkhoeken |
| Pinnummer: | 7 pinnen (optioneel 4 pinnen) | Kleur: | Wit Blauw Facultatief |
| Grootte van de module: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) mm | Glas: | PMOLED |
| Controleur: | SH1106 Of gelijkwaardig | Werktijd: | -40°C tot +85°C |
| Contrastverhouding: | 2000: 1 (Dark Room Contrast) | Naleving: | REACH- en RoHS-conform |
1.3 inch OLED, SPI OLED Display Tekening

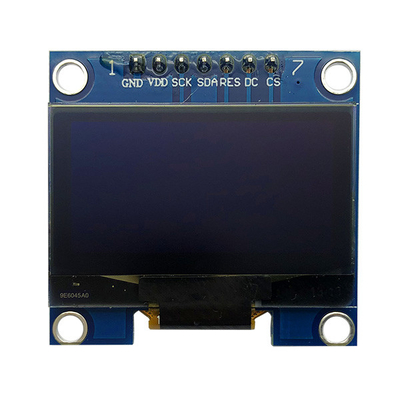

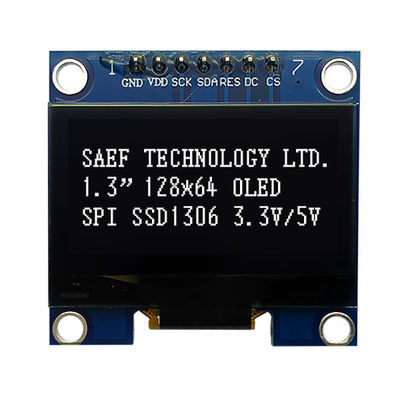

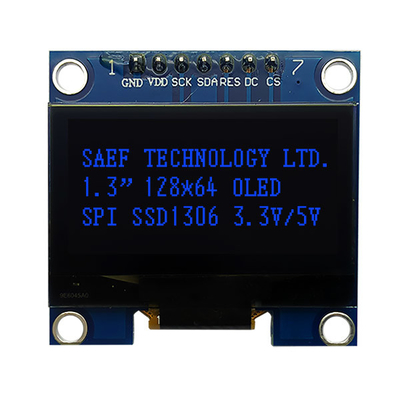

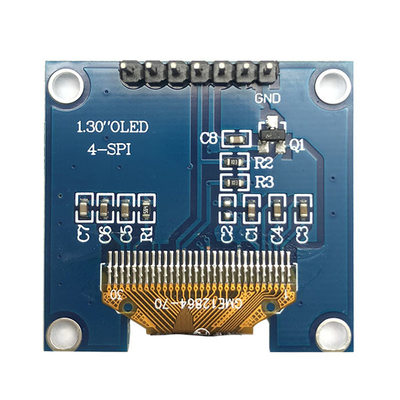

1.3 inch OLED, SPI OLED Display Echt productbeeld
Vragen:
Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren. Gemengde monsters van verschillende itemnummers zijn aanvaardbaar.
Q2: Hoe zit het met de doorlooptijd?
A: Voor producten die niet meer in de winkel zijn, onmiddellijk voorraadmonsters. 1-1.5 weken voor het opnieuw maken van monsters. 4-6 weken voor massaproductie. Voor producten die al zijn ontworpen, 2-3 dagen voor een ontwerpvoorstel;2 uur voor het nemen van monsters bij de goedkeuring van de tekening; 5-6 weken voor proef- of massaproductie bij goedkeuring van het monster.
Q3. Heeft u een MOQ limiet voor monster en productie bestelling?
A: lage MOQ. 3-5pcs voor het controleren van monsters is beschikbaar. massa productie MOQ is normaal 1K / lot. We ondersteunen qty lager dan MP MOQ voor trail-run / PP-run bestelling.
V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 5-7 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.
Q5. Hoe kan ik een bestelling voor een LCD-module verwerken?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt de klant de monsters en plaatst hij een borg voor de formele bestelling.
Ten vierde regelen wij de productie.
Q6. Mag ik mijn logo op het LCD-product afdrukken?
A: Ja. Gelieve ons formeel te informeren in de ontwerpfase, en we zullen monsters maken met uw logo voor uw monstertest en goedkeuring. Na goedkeuring van het monster, zal de massaproductie de goedgekeurde monsters volgen.
V7: Biedt u garantie voor de producten?
A: Ja, we bieden 1 jaar garantie op onze producten.
V8: Hoe moet ik omgaan met de defecte?
A: Ten eerste, onze producten worden geproduceerd in strenge kwaliteitscontrolesysteem en de defecte koers zal minder dan 0,2%.
Ten tweede zullen we tijdens de garantieperiode nieuwe LCD's met nieuwe bestelling voor kleine hoeveelheden sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.
Fabriek en faciliteiten
Zoek Sleutelwoord: 1.3 OLED, OLED 1.3, 1.3" OLED, OLED 1.3", 1.3 inch OLED, OLED 1.3 inch, 1.3" PMOLED, PMOLED 1.3 inch, Graphic 1.3 inch OLED, 12864 OLED, OLED display 128x64.
