PCAP TFT Display 3,4 inch Ronde LCD 3-Lane Mipi Interface 800x800 Punten Met CTP

PCAP TFT Display 3,4 inch Ronde LCD 3-Lane Mipi Interface 800x800 Punten Met CTP
PCAP TFT Display 3,4 inch Ronde LCD 3-Lane Mipi Interface 800x800 Punten Met CTP PCAP TFT Display 3,4 inch Ronde LCD 3-Lane Mipi Interface 800x800 Punten Met CTP PCAP TFT Display 3,4 inch Ronde LCD 3-Lane Mipi Interface 800x800 Punten Met CTP PCAP TFT Display 3,4 inch Ronde LCD 3-Lane Mipi Interface 800x800 Punten Met CTP

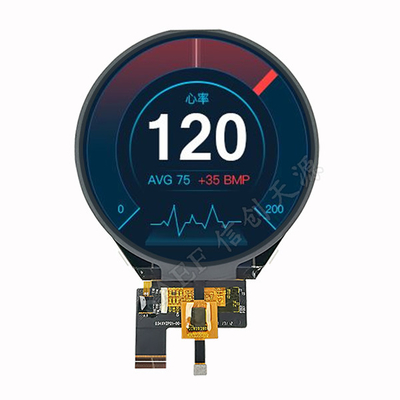

Grote Afbeelding :  PCAP TFT Display 3,4 inch Ronde LCD 3-Lane Mipi Interface 800x800 Punten Met CTP

Productdetails:
Plaats van herkomst: ShenZhen/China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SF-TO340B-8978A-CT
Document: SF-TO340B-8978A-CT Specific...on.pdf
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 PCs
Prijs: The lowest market price guaranteed
Verpakking Details: Standaardexportartikelpakket
Levertijd: 1-5 weken
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 3000K PCs per maand

PCAP TFT Display 3,4 inch Ronde LCD 3-Lane Mipi Interface 800x800 Punten Met CTP

beschrijving
Producten: 3.4 inch TFT touchscreen Resolutie: 800 x 800 pixels
aanraakscherm: met CTP Zichtrichting: IPS (80/80/80/80)
Bestuurder IC: Ili9881c of gelijkwaardig Pinnummer: 39
Grootte van de contour: 99.0 x 96,6 x 3,98 (mm) Actief gebied: 87.6 x 87.6 (mm)
Verbinding: ZIF Oppervlaktehelderheid: 350 cd/m2 (nits)
Interface: MIPI 3 rijstrook LED-levensduur: 40,000 uur
CTP Driver IC:: HX8526-E30 Naleving: REACH- en RoHS-conform
Markeren:

de Vertoning van 800x800 PCAP TFT

,

3

,

4 Duimpcap TFT Vertoning



Over dit item SF-TO340B-8978A-CT



Verbeter je apparaat met ons geavanceerde 3,4-inch PCAP TFT-scherm met een schitterende resolutie van 800 x 800 punten.Dit scherm biedt kristalhelder beeld en is ontworpen voor naadloze integratie in verschillende toepassingen, van consumentenelektronica tot industriële oplossingen.



Belangrijkste kenmerken:

  • Verbazingwekkende beeldkwaliteit:Met een resolutie van 800 x 800 punten biedt dit TFT-LCD heldere en levendige kleuren, waardoor een uitzonderlijke kijkbeleving vanuit elke hoek wordt gewaarborgd.
  • Ronde ontwerp:De unieke ronde vormfactor zorgt voor innovatieve productontwerpen en -toepassingen, perfect voor polshorloges, meters en decoratieve apparaten.
  • Geavanceerde touchtechnologie:Het geïntegreerde capacitieve touchpaneel (CTP) zorgt voor een responsive touch-ervaring, waardoor intuïtieve gebruikersinteracties en gebaren mogelijk zijn.
  • MIPI-interface met drie banen:Met een MIPI-interface met drie banen zorgt dit scherm voor snelle gegevensoverdracht en betrouwbare verbinding met minimale latentie, waardoor het geschikt is voor apparaten met hoge prestaties.
  • Duurzaam en betrouwbaar:Gebouwd voor levensduur en duurzaamheid, is dit scherm ontworpen om te weerstaan aan strenge omgevingen, waardoor consistente prestaties worden gewaarborgd.



Toepassingen:Het 3,4 inch ronde PCAP TFT-display is ideaal voor:

  • Draagbare technologie:Smartwatches en fitness trackers.
  • Consumentenelektronica:Huisautomatiseringsapparaten en slimme apparaten.
  • Industriële apparatuur:Beheerspanelen en bewakingssystemen.
  • HMI-interfaces:Mens-machine-interfaces voor verschillende toepassingen.



Waarom kiezen voor ons 3,4-inch ronde scherm?

Ons PCAP TFT-scherm combineert hoogwaardige visualisatie met geavanceerde touchtechnologie.Het maakt het de perfecte keuze voor ontwikkelaars en fabrikanten die esthetisch aantrekkelijke en functionele producten willen maken..



Specificaties:

  • Grootte: 3,4 inch (rond)
  • Resolutie: 800 x 800 punten
  • Interface: MIPI met drie rijstroken
  • Touchtechnologie: capacitieve touchpaneel (CTP)



Bestel nu om te genieten van de perfecte mix van stijl, prestaties en geavanceerde technologie voor uw volgende project!





Productspecificatie



Kenmerken Specificaties
Grootte 3.4 inch
Resolutie 800 ((RGB) x 800
Technologie a-Si
Pixelconfiguratie RGB Verticale streep
Pixel pitch ((um)) 109.5 maal 109.5
Afbeeldingsmodus SFT's
Oppervlaktebehandeling HC
Zichtrichting Gratis
Module (W x H x D) (mm) met CTP 99.0 x 96.6 x 3.98
Actieve oppervlakte ((mm) 87.6 maal 87.6
Met/zonder TSP Met CTP
overeenkomend verbindingstype FPC
LED-nummers 8 LED's
CTP Hardheid van het oppervlak ≥ 7H
Gewicht (g) TBD
Interface MIPI 3 rijstrook
Kleurdiepte 16.7M
LCD-driver IC ILI9881C
CTP Driver IC HX8526-E30
CTP-interface IIC





Ontwerp van de lijn





PCAP TFT Display 3,4 inch Ronde LCD 3-Lane Mipi Interface 800x800 Punten Met CTP 0



PCAP TFT Display 3,4 inch Ronde LCD 3-Lane Mipi Interface 800x800 Punten Met CTP 1





Interface pin definitie



Pinnetje

- Nee, dat is niet waar.

Symbool Invoer/uitvoer Functie
1 GND GND Power Ground
2 LEDA P

LED-anode

3 LEDA P
4 LEDK P LED-kathode
5 LEDK P
6 GND GND Power Ground
7 VDD ((-5V) P

-5V-INPUT

8 VDD ((-5V) P
9 GND GND Power Ground
10 VDD ((+5V) P

+5V-INPUT

11 VDD ((+5V) P
12 GND GND Power Ground
13 IOVCC P Stroomvoorziening 1,8 V
14 IOVCC P
15 GND GND Power Ground
16 Reset Ik... Global Reset Pin
17 GND GND Power Ground
18 TE Ik... verscheurend effect
19 GND GND Power Ground
20 NC N

Geen verbinding

21 NC N Geen verbinding
22 NC N Geen verbinding
23 GND GND Power Ground
24 LAN2_P Ik... MIPI rijstrook 2+
25 NC N Geen verbinding
26 LAN2_N Ik... MIPI rijstrook 2-
27 GND GND Power Ground
28 CLK_P Ik... MIPI-klok
29 NC N Geen verbinding
30 CLK_N Ik... IMIPI-klok
31 GND GND Power Ground
32 LAN1_P Ik... MIPI rijstrook 1+
33 NC N Geen verbinding
34 LAN1_N Ik... MIPI rijstrook 1-
35 GND GND Power Ground
36 LAN0_P Ik... MIPI rijstrook 0+
37 NC N Geen verbinding
38 LAN0_N Ik... MIPI rijstrook 0-
39 GND GND Power Ground



CTP-interface pin definitie



Pinnetje Naam
1 VCCA ((2,8V)
2 VCCD ((1.8V)
3 SCL
4 SDA
5 GND
6 GND
7 TSIX
8 NC
9 NC
10 XRES





Absolute maximale ratings



Posten Symbool Min. Maximaal Eenheid
Spanning van de voedingsbron IOVCC -Nee.3 3.3 V
Spanning van de voedingsbron VDD ((+5V) -Nee.3 6.5
Spanning van de voedingsbron VDD ((-5V) - Zes.5 0.3
Logische voedingsspanning VCCIO -Nee.3 3.3 V
Werktemperatuur Hoogte - 20 70 °C
Bergingstemperatuur Tst -30 80 °C
Absolute luchtvochtigheid - Ja. - Dat is... ≤ 70 g/m3





Elektrische kenmerken



Posten Symbool Min. TYP Maximaal Eenheid
Spanning van de voedingsbron IOVCC 1.75 1.8 3.3 V
Spanning van de voedingsbron VDD ((+5V) 4.5 5.0 6 V
Spanning van de voedingsbron VDD ((-5V) -6 - Vijf.0 - Vier.5

Invoer

Signaal

Spanning

Hoog niveau HIV 0.7*IOVCC - IOVCC V
Laag niveau VIL 0 - 0.3*IOVCC V





Specificatie van achterlicht



Posten Symbool Min. Type Maximaal Eenheid Opmerking
Voorstroom Indien 18 20 22 mA 1 LED
Voorspanning VF - 12.8 - V BLH-BLL
Energieverbruik van achterlicht WBL - 512 - mW 8 LED's
Operationeel levensduur - - 30,000 - Uren Voor elke LED





Optische kenmerken



Posten Symbool Voorwaarde Min. Type Maximaal Eenheid

Uitzichthoeken

θT

CR ¥10

70 80 - Dat is...



Degree

θB 70 80 - Dat is...
θL 70 80 - Dat is...
θR 70 80 - Dat is...
Contrastverhouding CR θ=0o 600 800 - Dat is...

Reactietijd

Tonnage 25°C

- Dat is...

25

35

ms

TOFF
Uniformiteit U   75 80 - Dat is... %
NTSC     65 70 - Dat is... %
Luminansie L   280 350 - Dat is... cd/m2

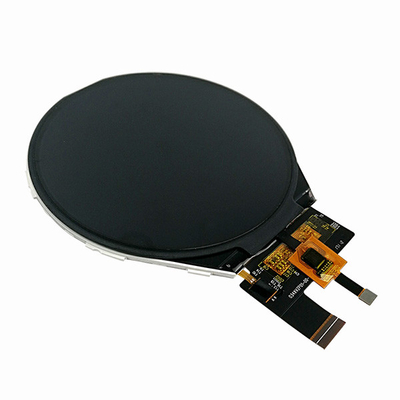

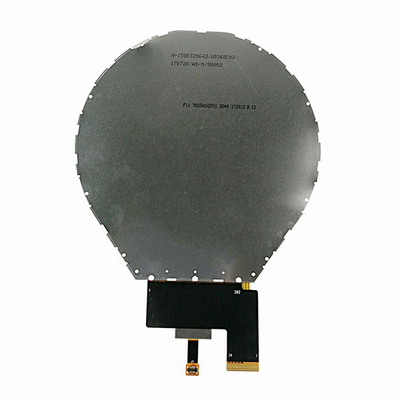

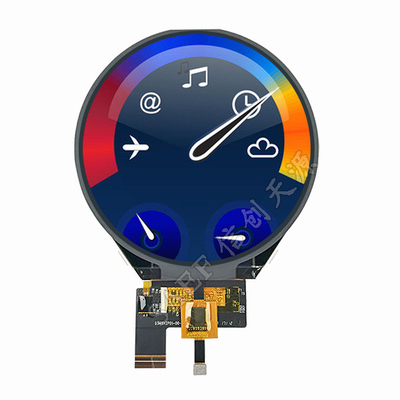

Productbeeld

PCAP TFT Display 3,4 inch Ronde LCD 3-Lane Mipi Interface 800x800 Punten Met CTP 2

 PCAP TFT Display 3,4 inch Ronde LCD 3-Lane Mipi Interface 800x800 Punten Met CTP 3PCAP TFT Display 3,4 inch Ronde LCD 3-Lane Mipi Interface 800x800 Punten Met CTP 4PCAP TFT Display 3,4 inch Ronde LCD 3-Lane Mipi Interface 800x800 Punten Met CTP 5
