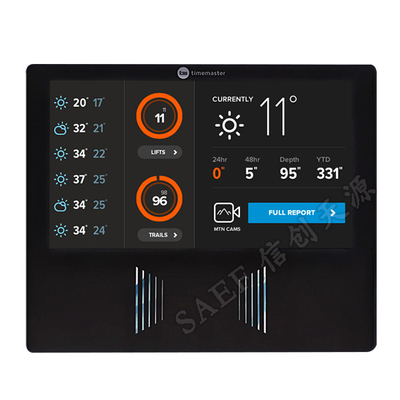

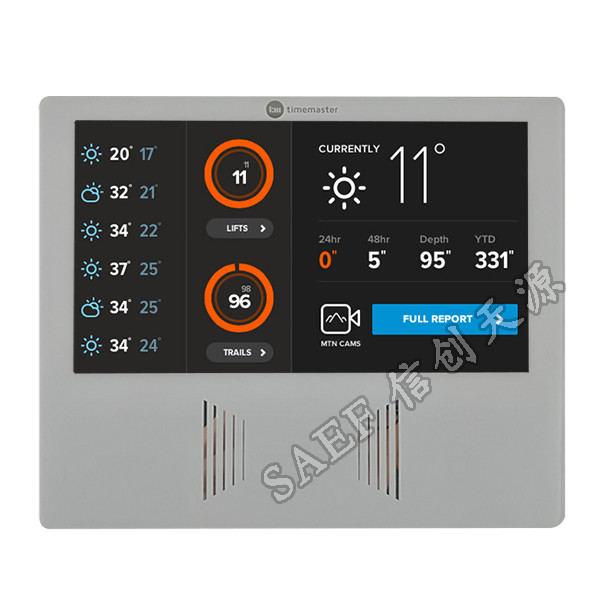

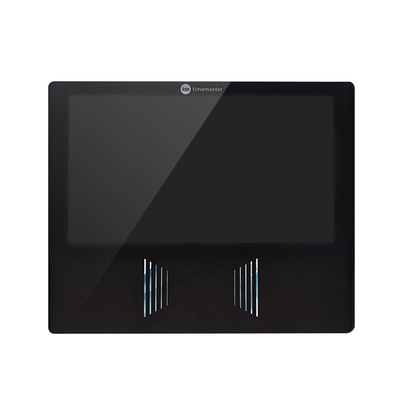

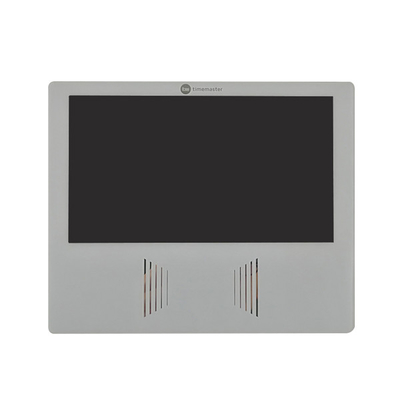

1024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek

1024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek
1024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek 1024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek 1024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek 1024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek 1024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek 1024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek

Grote Afbeelding :  1024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek

Productdetails:
Plaats van herkomst: ShenZhen/China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: Sf-tc700b-8619a-CT3/CT4
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 PCs
Prijs: Negotiable based on order lot quantity
Verpakking Details: Standaardexportartikelpakket
Levertijd: 1-5 weken
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 3000K PCs per maand

1024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek

beschrijving
Sleutelwoorden: 7 inch TFT LCD Touch Module aanraakscherm: PCAP ((Capacity Touch Screen)
Resolutie: 1024x600 De Afmeting van het dekkingsglas: Optioneel voor aanpassing
LCM-interface: RGB-INTERFACE Oppervlaktehelderheid: 200 cd/m2
LED-levensduur: 40,000 uur Spelden: 50 pin's
Zichtrichting: Vrij ((80/80/80/80) CTP-interface: I2C
Operatieve temp.: – 20℃ aan +70℃ Naleving: REACH- en RoHS-conform
Markeren:

1024x600 het Touche screen van 7 Duimtft

,

IPS het Touche screen van 7 Duimtft

,

De Aanrakingscomité van TFT PCAP

7 inch TFT LCD Touch Module IPS Full Viewing Angle 1024x600 punten met RGB Interface met PCAP





SAEF Technology SF-TC700B-8619A-CT3/CT4 is een 7-inch IPS-type full viewing angle TFT LCD-display met een resolutie van QVGA 1024x600 pixels.zowel zwart als wit glas beschikbaar.

Deze LCD-module heeft een omtrek van 182,5*151*5,38 mm en een AA-grootte van 154,21x85,92 mm. Deze 7" TFT-LCD is met PCAP ((Capacitive Touch Screen). SF-TC700B-8619A-CT3 is met wit glas,en SF-TC700B-8619A-CT4 is voorzien van zwart dekselglas. De LCM-interface is met RGB-interface, 50 pins. De CTP-interface is I2C. SF-TC700B-8619A-CT3/CT4 is met 320cd/m2 (nitten) oppervlakhelderheid,Deze LCD-displaymodule kan bij temperaturen van 20°C tot +70°C worden gebruikt..



Sleutelwoorden: 7 inch TFT LCD Touch Module Touchscreen: PCAP ((Capacity Touch Screen)
Resolutie: 1024x600 Afmeting van het dekselglas: Optioneel voor aanpassing
LCM-interface: RGB-interface Oppervlakteverlichting: 200 Cd/m2
LED-levensduur: 40000 uur Pins: 50 pincodes
Zichtrichting: Vrij ((80/80/80/80) CTP-interface: I2C
Werktemperatuur ¥20°C tot +70°C Naleving: REACH- en RoHS-conform





7 inch TFT LCD Touch Module Tekening



1024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek 0



1024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek 1

CTP-interface



Pin1, GND

Pin2, SDA 1.8V.

Pin3, SCL 1.8V

Pin4, VCC 2,8V

Pin5, INT 1,8 V

Pin 6, RST 1,8 V



Interface pin definitie

PIN-nummer. SYMBOL Definitie
1 LED+ Vermogen voor LED-achterlicht (anode)
2 LED+ Vermogen voor LED-achterlicht (anode)
3 LED's Vermogen voor LED-achterlicht (katode)
4 LED's Vermogen voor LED-achterlicht (katode)
5 GND Ground ((0V)
6 VCOM Een voedingsspanning aan de gemeenschappelijke elektrode van het TFT-paneel
7 DVDD Vermogen voor digitale en analoge circuits
8 Modus DE/SYNC-modus geselecteerd. MODE=0:SYNC-modus; MODE=1:DE-modus;
9 DE Gegevensinvoer Inzetten voor TTL-modus.
10 VS Verticaal synchronisatie-invoer
11 HS Horizontale sync-invoer
12 tot 19 B7~B0 Blauwe gegevens
20 tot 27 G7 tot G0 Groene gegevens
28 tot 35 R7~R0 Rode gegevens
36 GND Ground ((0V)
37 DCLK Parallelle RGB-klok-invoer.
38 GND Ground ((0V)
39 L/R Links / rechts selectie
40 U/D Instelling van gate driver Up/down scan
41 VGH Poort ON Spanning
42 VGL Sluiting van de spanning
43 AVDD Vermogen voor analoge circuits
44 Reset Wereldwijde reserve
45 NC Geen verbinding.
46 VCOM Een voedingsspanning aan de gemeenschappelijke elektrode van het TFT-paneel
47 DITHB Dithering functie inschakelen/uitzetten.
48 GND Ground ((0V)
49 NC Geen verbinding.
50 NC Geen verbinding.

Achterlicht Elektro-optische kenmerken

Artikel 1 Symbool Min. TYP Maximaal Eenheid Test



Voorwaarde

Notitie
Voedingsspanning Vf 9.3 9.6 9.9 V Als = 160 mA
Voedingsstroom Als 160 mA
Omgekeerde spanning Vr 5 V
Energieverlies Pd 1536 mW
Lichtsterkte voor LCM



300 320 350 Cd/m2 Als = 160 mA
Eenvormigheid voor LCM 80 % Als = 160 mA
Achterlichtkleur Wit

Betrouwbaarheidstest

Artikel 1 Voorwaarde Tijd (uren) Beoordeling
Hoge temperatuur opslag 80°C 120



Geen afwijkingen.

in functies

en uiterlijk

Hoge temperatuur. 70°C 120
Lagering bij lage temperatuur -30°C 120
Lage temperatuur. -20°C 120
Vochtigheid 60°C/ 90% RH 120
Thermische schoktemperatuur. -20 °C ¬ 25 °C ® 70 °C



(0,5 uur ¬ 5 minuten ® 0,5 uur)

10 cycli

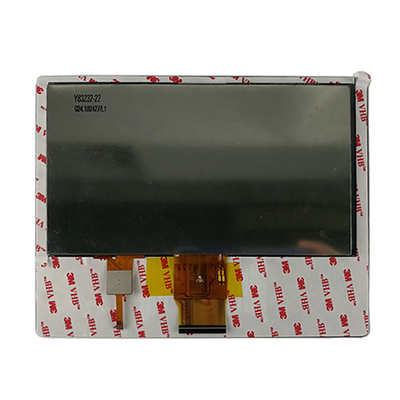

7 inch TFT LCD Touch Module Echte productfoto's

1024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek 21024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek 31024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek 41024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek 51024x600 punten het Touche screen van 7 Duimtft, PCAP-Aanrakingscomité Volledige het Bekijken Hoek 6





Vergelijkbare producten voor uw ontwerp



Grootte

Inlichtingen

OUR P/N

7 inch

800x480landschapstype,met bedieningspaneel

SF-TC700I-9239C-T

7 inch

1024x600 Landschapstype, met of zonder CTP, RGB-interface

SF-TC700B-8619A-N/CT

7 inch

1024x600 Landschapstype, met of zonder CTP, MIPI-interface

Voor de toepassing van deze richtlijn worden de volgende voorschriften toegepast:

7 inch

1024x600 Landschapstype, met of zonder CTP, RGB-interface

SF-TO700B-8834A-CT
