Productdetails:
|
| Producten: | 1.22 inch TFT LCD scherm | aanraakscherm: | Zonder touchscreen (aanpasbaar) |
|---|---|---|---|
| Resolutie: | 240x204 | Zichtrichting: | IPS volledige kijkhoek ((80/80/80/80) |
| DRIVER IC: | ST7789V | Pinnummer: | 14 pinnen |
| Verbinding: | FPC-schakelaartype | Oppervlaktehelderheid: | 300 cd/m2 (nits) |
| Interface: | SPI | LED-levensduur: | 40,000 uur |
| Markeren: | IPS Cirkellcd Vertoning,240x204 cirkellcd Vertoning,OEM om LCD Vertoning |
||
SF-TC122B-8807A1-N SPECIFICATIE 2023-09-10.pdf
1.22 inch Ronde Circulaire LCD Display Screen TFT 240x204 Dots IPS Full Viewing Angle Product Inleiding
SAEF TECHNOLOGY SF-TC122B-8807A1-N is een diagonaal groot rond IPS-type TFT LCD-scherm met een resolutie van 240x204 pixels.
Product snelle details:
1LCD Grootte: 1,22 ′′ TFT
2Resolutie: 240x204
3. Zienhoek: Alle
4De afmetingen zijn: 33,66 x 33,02 x 1,5 mm.
5. LCD Driver IC: ST7789V
6. LCD-interface Type: SPI
7Temperatuur: boven -20°C tot +70°C; onder -30°C tot +80°C
8. Aanraakpaneel: zonder aanraakscherm ((aanpasbaar)
| Product: | 1.22 inch TFT LCD scherm | Touchscreen: | Zonder touchscreen (aanpasbaar) |
|---|---|---|---|
| Resolutie: | 240x204 | Zichtrichting: | IPS Volle kijkhoek ((80/80/80/80) |
| Bestuurder IC: | ST7789V | Pinnummer: | 14 pinnen |
| Verbinding: | FPC-connectortype | Oppervlakteverlichting: | 300 Cd/m2 (nitten) |
| Interface: | SPI | LED-levensduur: | 40000 uur |
1.22 inch Ronde cirkelvormige LCD-scherm TFT 240x204 stippen IPS Producttekening
Beschrijving van de PIN
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | LEDK2 | O | LED-kathode |
| 2 | LEDK1 | O | LED-kathode |
| 3 | LEDA | O | LED-anode |
| 4 | GND | Ik... | Ground |
| 5 | FMARK | Ik... | Het scheuren van de uitgangsspeld synchroniseert MCU met het schrijven van frames, geactiveerd door S/W-opdracht. |
| 6 | SDI | Ik... | Toon gegevensinvoersignaal |
| 7 | SCLK | Ik... | In Serial Interface wordt dit gebruikt als SCL. |
| 8 | RS | Ik... | Signal selecteren |
| 9 | CS | Ik... | Invoerpen voor het chipselectiesignaal |
| 10 | Reset | Ik... | Invoersignaal LCM Reset |
| 11 | IOVCC | Ik... | Stroomvoorziening 2.8V/1.8V Spanning |
| 12 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
| 13 | GND | Ik... | Ground |
| 14 | GND | Ik... | Ground |
Maximale absolute limiet
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 3.0-3.6 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken (VDD=3,3V,Ta=25°C)
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Voedingsstroom | IDD | - | TBD | - | mA | VDD=3,3V, Ta=25°C |
| Inlaatspanning | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Inlaatlektrom | IIL | - | TBD | - | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | - | 3.2 | V | Als=40mA | - | |
| Voedingsstroom | Als | - | 40 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 128 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
- | 150 | - | Cd/m2 | Als=40mA | - |
| Eenvormigheid voor LCM | - | 70 | 75 | - | % | Als=40mA | - |
| Achterlichtkleur | Wit | ||||||

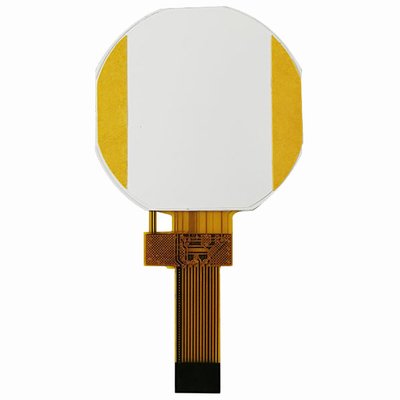

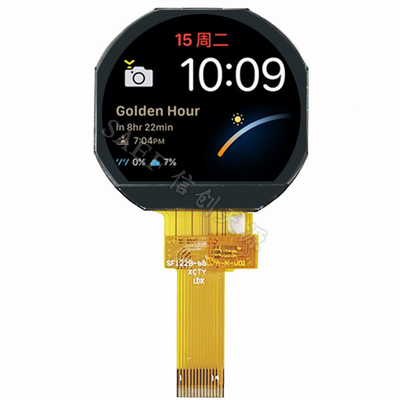

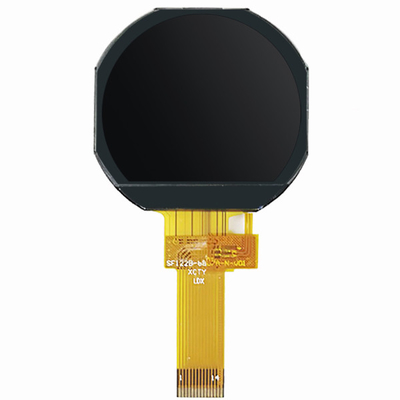

1.22 inch Ronde Circulaire LCD Display Screen TFT 240x204 Dots IPS Productbeeld
