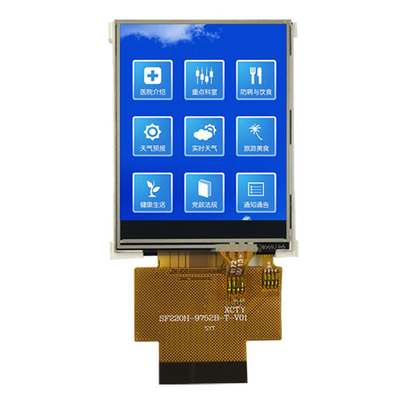

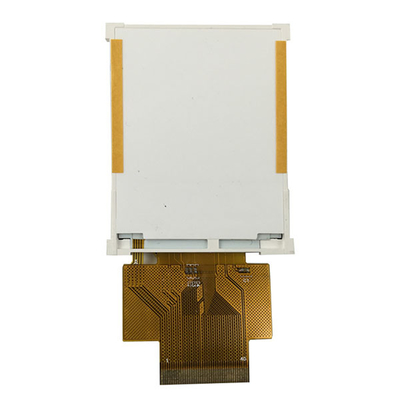

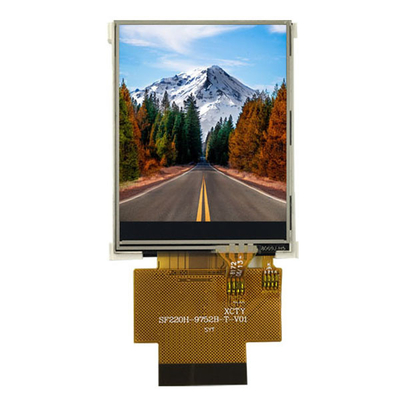

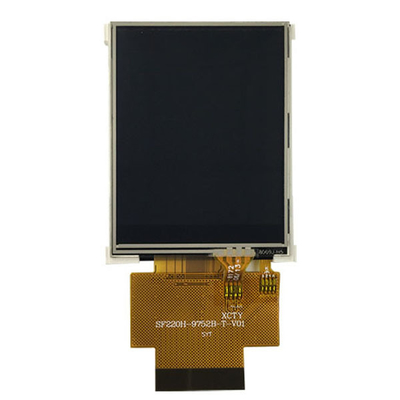

2.2 inch ILI9225G SPI & RGB Touch TFT LCD Screen,2.2" QCIF TFT LCD Display Module met Resistive Touch Panel

2.2 inch ILI9225G SPI & RGB Touch TFT LCD-scherm,2.2" QCIF TFT LCD-displaymodule met resistief touchpaneelSF-TC220I-9752C-T SPECIFICATION_IC-ILI9225G.pdf

VeiligSF-TC220I-9752C-Tis een 2,2 inch diagonaal full color 176x220 QCIF TFT LCD display module. Deze 2,2 inch TFT LCD module is ingebouwd met ILI9225G IC; het ondersteunt 3 lijnen SPI en RGB Interface.SF-TC220I-9752C-Thet model heeft een afmeting van de module van41.7x56.16x3.35Het heeft een ILI9225G-controller op de module, logische voedingsspanning van 1,6 V tot 3,3 V.
Deze 2.2 ′′ TFT LCD-module is in portretmodus, als u de landschapsmodus wilt gebruiken, neem dan contact met ons op voor meer technische ondersteuning."2" LCD-module met een helderheid tot 200 cd/m2 (typische waarde), kan het werken bij temperaturen van -20°C tot +70°C; de opslagtemperaturen variëren van -30°C tot +80°C.

SF-TC220I-9752C-Tis een TFT-scherm van 2,2 inch met resistief aanraakscherm (RTP)TFT-LCD-module,Deze lcd-module heeft een anti-glare oppervlakte paneel, kijkrichting 12 uur, grijschaal inversies 6 uur.SF-TC220I-9752C-N.

Zoek Sleutelwoord: tft 2.2, tft 2.2", 2.2" tft lcd, 2.2" tft lcd, 2.2 inch tft lcd, tft lcd 2.2, 2.2 tft display, 2.2 "tft display, 2.2 inch tft display, tft display 2.2TFT-scherm van 2,2 inch, 2,2 inch TFT-scherm, 2,2 inch TFT-scherm.2, TFT-scherm 2,2 inch, TFT-scherm 2,2 inch, ILI9225G, SPI 2,2 inch, RGB 2,2 inch TFT, SPI 2,2 inch,

Kenmerken:

2.2 inch ILI9225G SPI & RGB Touch TFT LCD-scherm,2.2" QCIF TFT-LCD-displaymodule met resistief touchpaneel

2.2 inch ILI9225G SPI & RGB Touch TFT LCD-scherm,2.2" QCIF TFT-LCD-displaymodule met resistief aanraakpaneel

Neem contact met ons op

We horen graag over uw projecten, als u vragen heeft, kunt u ons bereiken op sales2@saef.com.cn

LCD-touchscreen - aanraking
1.1 Resistief touchscreen
Voor de komst van de iPhone, werden resistieve touchscreens bijna uitsluitend gebruikt, die druksensoren gebruikten voor contactdetectie controle,met een vermogen van niet meer dan 50 W,.

Het belangrijkste onderdeel van het resistieve aanraakscherm is een resistief filmscherm dat zeer goed aansluit bij het oppervlak van het scherm, dat een meerlaagse composietfilm is,met een laag glas of harde kunststofplaat als basislaag, en het oppervlak is bekleed met een geleidende laag van doorzichtig metaaloxide (transparante geleidingsvermogen), die is bedekt met een laag van harding van het buitenste oppervlak,gladde en wrijvingsrustende plastic laag, en het binnenste oppervlak ervan is eveneens bekleed met een coating,en er zijn veel kleine (minder dan 1/1000 inch) transparante isolatie punten tussen hen om de twee lagen van geleidende laag isolatie te scheidenWanneer de vinger het scherm raakt, komen de twee lagen geleidende lagen in contact op het aanraakpunt en verandert de weerstand, waardoor een signaal in de X- en Y-richting wordt gegenereerd.die vervolgens naar de touchscreen controller wordt gestuurdDe controller detecteert dit contact, berekent de positie van (X,Y) en simuleert vervolgens het gedrag van de muis op basis van de verkregen positie.Dit is het meest fundamentele principe van resistieve technologie touchscreens.

Het door de auteur gebruikte touchscreen is een resistief touchscreen en de eigen touchscreen-besturingschip is XPT2046 (op de achterkant van het LCD-scherm U1 staat de chip).XPT2046 is een 4-draad touchscreen controller (SPI-communicatie) met een 12 bit resolutie 125KHz slew rate stap-voor-stap benadering A/D converter. XPT2046 ondersteunt laagspannings-I/O-interfaces van 1,5 V tot 5,25 V. XPT2046 kan de positie van het ingedrukte scherm detecteren door twee A/D-omrekeningen uit te voeren,en naast het meten van de druk op het touchscreenHet werktemperatuurbereik is -40°C tot +85°C.

De chip is volledig compatibel met ADS7843 en ADS7846, en u kunt naar het gegevensblad van deze twee chips verwijzen voor gedetailleerd gebruik van deze chip.
Vermelding:

(1) Wanneer de XPT2046-chip wordt gebruikt, wordt rechtstreeks gebruik gemaakt van SPI-communicatie (zowel software als hardware) om de hoge 12-bit-gegevensuitgang door de MISO-terminal te lezen,en dan de X en Y coördinaten te lezen door middel van coördinaten omzetting en filteren operaties; (Dit blijkt uit het programmeringsproces)

(2) Vanwege de bijzondere fysische eigenschappen vereist het basisgebruik van een resistief aanraakscherm een kalibratie van de aanraakfout.maar de kalibratiegegevens van resistief scherm van hetzelfde type LCD zijn ongeveer;

(3) Vanwege het bestaan van een mechanisme dat moet worden gekalibreerd voor resistieve touchscreens, is het over het algemeen noodzakelijk om te kalibreren voordat het wordt gebruikt.we kunnen 24CXX (EEPROM) gebruiken om de kalibratiecompensatieparameters op te slaan, en dan hoeven we niet elke keer dat we de computer aanzetten opnieuw te kalibreren; (als laatste redmiddel, gezien de kosten,het is eigenlijk mogelijk om de kalibratiegegevens in flash te opslaan - niet erg aanbevolen);

Voordelen van resistief aanraakscherm: hoge precisie, lage prijs, sterke vermogen tegen interferentie en goede stabiliteit.
Nadelen van resistief touchscreen: gemakkelijk te krabben, lichtdoorlaatbaarheid niet erg goed en niet multi-touch ondersteunt (datumcorrectie vereist,anders is de verschuiving niet klein)

1.2 capacitieve touchscreen
Tegenwoordig gebruiken bijna alle smartphones, inclusief tablet computers, capacitieve schermen als touchscreen, capacitieve schermen zijn het gebruik van menselijk lichaam sensing voor contactdetectie controle,geen rechtstreeks contact of slechts licht contact, door de geïnduceerde stroom te detecteren om de touchcoördinaten te lokaliseren.

Er zijn twee hoofdsoorten capacitieve touchscreens:

1Oppervlak capacitieve capacitieve touchscreen.

De capacitieve touchscreentechnologie op het oppervlak maakt gebruik van ITO (indiumtin-oxide,een doorzichtig geleidend materiaal) geleidende film om het aanraakgedrag van het schermoppervlak te detecteren door middel van elektrisch veldsensorenMaar capacitieve touchscreens hebben een aantal beperkingen, ze kunnen slechts één vinger of één aanraking herkennen.

2Geprojecteerd capacitieve touchscreen.

Geprojecteerde capacitieve touchscreens zijn sensoren die touchscreenelektroden gebruiken om elektrostatische veldlijnen uit te zenden.Er zijn twee soorten capaciteit die in het algemeen worden gebruikt in geprojecteerde capacitieve sensing technologie: zelfcapaciteit en interactiecapaciteit.

Zelfcapaciteit, ook wel absolute capaciteit genoemd, is de meest gebruikte methode en zelfcapaciteit verwijst meestal naar de capaciteit die bestaat uit een scanelektrode en grond.Op het oppervlak van het glas, zijn er transversale en longitudinale scanelektroden van ITO, en tussen deze elektroden en de grond vormt een capacitieve pool.een condensator wordt parallel aan het circuit toegevoegd, waardoor de totale capaciteit van de scanlijn verandert.

Interactiecapaciteit, ook bekend als spanningcapaciteit, vormt een capaciteit op het snijpunt van transversale en longitudinale ITO-elektroden op het glazen oppervlak.De interactieve capaciteitsscanmethode is om de capaciteitsverandering bij elke kruising te scannen om de positie van het touchpoint te bepalenWanneer het wordt aangeraakt, zal het de koppeling van aangrenzende elektroden beïnvloeden, waardoor de capaciteit aan het kruispunt verandert,en de scanning methode van de interactieve capaciteit kan de capaciteitswaarde van elke kruising en de capaciteitsverandering na aanraking detecterenHet gebruik van de scanner voor het detecteren van X*Y-elektroden is in de meeste gevallen niet toegankelijk.alle gebruik maken van interactieve capacitieve technologie. (Het LCD van de auteur punctuele atoom elite board is een capacitieve touchscreen)

Het transmisieve capacitieve aanraakscherm maakt gebruik van twee kolommen elektroden in de verticale en horizontale kolommen om een sensoriese matrix te vormen.de X-as-elektrode en de Y-as-elektrodeDe elektrode op de afbeelding is transparant en is hier voor iedereen.de nauwkeurigheid en resolutie van het capacitieve scherm van de transparante elektrode in de as X en Y zijn gerelateerd aan het aantal kanalen in de as X en YHoe meer kanalen, hoe nauwkeuriger.
