Productdetails:
|
| Producten: | 1.12 inch OLED display module | Aantal pixels: | 128x128 punten |
|---|---|---|---|
| DRIVER IC: | SH1107 of gelijkwaardig | Afbeeldingsmodus: | Passieve Matrijs |
| Kleur weergeven: | Mono Wit | Aandrijvingsplicht: | 1/128 Plicht |
| Grootte van het paneel: | 27 x 30,1 x 1,25 mm | Actief gebied: | 20.14 x 20.14 (mm) |
| Pixel Pitch: | 0.1575 x 0.1575 ((mm)) | Pixelgrootte: | 0.1375 x 0.1375 ((mm)) |
| Zichtrichting: | Alle het Bekijken Hoeken | Interface: | 8-bits 68XX/80XX Parallel, 4-draad SPI, I2C |
| Verbinding: | ZIF | Pinnummer: | 20 SPELDEN |
| Levensduur: | 50,000 uur @ 60cd/m2 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 128x128 punten OLED-displaymodule,1.12 inch OLED display module,SPI I2C grafisch OLED-display |
||

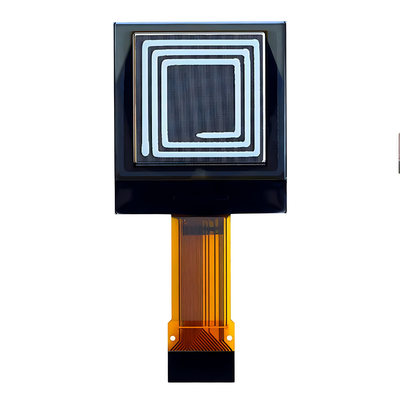

40mm ZIF FPC 1,12 inch OLED Display Product Inleiding
Een snelle blik op het product
Beschrijving
SFOS112XZ-128128PAN OLED Display Module is een 128x128 resolutie COG grafisch display, diagonale grootte 1,12 inch.Het OLED-model is ontworpen als industriële kwaliteit en heeft het voordeel van een concurrerende prijs.De module is ingebouwd met SH1107 IC; het ondersteunt 8-bit 68XX/80XX Parallel, 4-draad SPI, I2C-interface.werkstroom voor VDD 55μA, SFOS112XZ-128128PAN OEL Display Module kan werken bij temperaturen van -40°C tot +70°C; de opslagtemperaturen variëren van -40°C tot +80°C.
40 mm ZIF FPC 1,12 inch OLED Display Producttekening
Pin Definitie
|
Pinnetje Aantal |
Symbool | Invoer/uitvoer | Functie | |||
| PowerSuply | ||||||
| 1 | VPP | P |
Stroomvoorziening voor OEL-paneel Dit is de meest positieve spanningstoevoer van de chip. |
|||
| 3 | VDD | P |
Stroomvoorziening voor logica Dit is een spanningspijn, verbonden met een externe bron. |
|||
| 20 | GND | P |
Grondslag van het OEL-systeem Dit is een aardingspin. Het fungeert ook als een referentie voor de logische pinnen, de OEL aandrijvingspanningen, en de analoge circuits. Het moet worden aangesloten op externe aarding. |
|||
| Bestuurder | ||||||
| 6 | IREF | Ik... |
Huidige referentie voor helderheidsregeling- En? Deze pin is een segment stroom referentie pin. Een weerstand moet worden aangesloten tussen deze pin en VSS. Stel de stroom op maximaal 12,5 μA. |
|||
| 2 | VCOMH | O |
Voltage-uitgang Hoog Niveau voor COM-signaal Deze pin is de input pin voor het hoge uitgangsspanningsniveau voor COM-signalen. De condensator moet worden aangesloten tussen deze pin en de VSS. |
|||
| Interface | ||||||
|
4,5 |
BS1 BS2 |
Ik... |
Communicatieprotocol Sellect Deze pinnen zijn MCU-interface selectie-invoer. |
Zie de volgende tabel: | ||
| IM1 | IM2 | |||||
| 8-bits 68XX Parallel | 0 | 1 | ||||
| 8-bits 80XX Parallel | 1 | 1 | ||||
| 4-draad SPI | 0 | 0 | ||||
| I2C | 1 | 0 | ||||
| 8 | RES# | Ik... |
Power Reset voor controller en Bestuurder Als de pin laag is, wordt de initialisatie van de chip uitgevoerd. |
|||
| 7 | CS# | Ik... |
Chip selecteren Deze pin is de chip selecteer input. De chip is alleen ingeschakeld voor MCU communicatie als CS# laag wordt getrokken. |
|||
|
9 |
A0 |
Ik... |
Gegevens/commandocontrole Deze pin is Data/Command control pin. Wanneer de pin hoog wordt getrokken, wordt de input op D7~D0 geïnterpreteerd als weergavegegevens. Wanneer de pin laag wordt getrokken, wordt de input op D7~D0 geïnterpreteerd als weergavegegevens.de input op D7~D0 wordt overgedragen aan het commando register. Wanneer de pin hoog wordt getrokken en de serieinterface-modus is geselecteerd, worden de gegevens op SI als gegevens geïnterpreteerd. In de I2C-modus fungeert deze pin als SA0 voor het selecteren van slavenadressen. Voor een gedetailleerde relatie met MCU-interfacesignalen, zie de Timing Characteristics Diagrams. |
|||
|
10 |
WR# |
Ik... |
Dit is een MPU interface input pad. Wanneer deze is aangesloten op een 8080 MPU, is dit actief LOW. Signalen op de databus worden vastgemaakt aan de opkomende rand van het WR-signaal. Wanneer R/W = H |
|||
|
11 |
E/RD# |
Ik... |
Dit is een MPU interface input pad. Wanneer deze is aangesloten op een 8080 serie MPU, is deze actief LOW. van de 8080-serie MPU, en de databus is in een uitgangsstatus wanneer dit signaal is L. Wanneer verbonden met een 6800 serie MPU, dit is actief HIGH. Dit wordt gebruikt als een enable klok input van de MPU van de reeks 6800. |
|||
|
12 tot 19 |
D0 tot en met D7 |
Invoer/uitvoer |
Seriiall Data Input/Output en clock Wanneer de seriële modus is geselecteerd, is D1 de seriële gegevensinvoer SI en is D0 de seriële klokinvoer SCL. Wanneer de I2C-modus is geselecteerd, is D1 de seriële gegevensinvoer SDA en is D0 de seriële klokinvoer SCL. |
|||
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid | Notities |
| Voerspanning voor logica | VDD | -Nee.3 | 3.6 | V | 1, 2 |
| Voerspanning voor het scherm | VPP | 7 | 16.5 | V | 1, 2 |
| Werktemperatuur | Top | -40 | 70 | .C | |
| Bergingstemperatuur | TSTG | -40 | 85 | .C | 3 |
| Levensduur (100 cd/m2) | 10,000 | - | uur | 4 |
Opmerking 1: Alle bovenstaande spanningen zijn gebaseerd op VSS = 0V
Opmerking 2: Wanneer deze module wordt gebruikt buiten de bovenstaande absolute maximumwaarden, kan er een permanente breuk van de module optreden.het is wenselijk om deze module te gebruiken onder de voorwaarden van punt 3.. Optische en elektrische kenmerken. Indien deze module buiten deze voorwaarden wordt gebruikt, kan er een storing van de module optreden en kan de betrouwbaarheid van de module verslechteren.
Opmerking 3: De gedefinieerde temperatuurbereiken omvatten niet de polarisator.
De temperatuur van de polarisator moet 80°C zijn.
Opmerking 4: Eind levensduur wordt gespecificeerd als 50% van de bereikte oorspronkelijke helderheid..
Optische kenmerken
|
Kenmerken |
Symbool | Voorwaarden | Min. | Type | Maximaal | Eenheid |
|
Helderheid (VPP Extern geleverd) |
Lbr |
Noot 4 |
100 |
140 |
- |
cd/m2 |
| C.I.E. (wit) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| Contrasten in donkere kamers | CR | - | >10000:1 | - | ||
| Zienhoek | - | Vrij | - | graad |
DC-kenmerken
|
Kenmerken |
Symbool | Voorwaarden | Min. | Type | Maximaal | Eenheid |
| Voerspanning voor logica | VDD | 1.65 | 2.8 | 3.5 | V | |
|
Voerspanning voor het scherm |
VPP |
Noot 5 |
11.5 |
12.0 |
12.5 |
V |
|
Invoer op hoog niveau |
HIV |
IOUT = 100μA, 3,3 MHz |
0.8×VDD |
- |
VDD |
V |
| Invoer op laag niveau | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDD | V |
| Uitvoer op hoog niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.8×VDD | - | VDD | V |
| Uitvoer op laag niveau | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDD | V |
| Werkstroom voor VCI | IDD | - | 55 | 100 | μA | |
| Werkstroom voor VPP | IPP | Toelichting 6 | - | 25 | 32 | mA |
|
Stoomstandstroom voor VDD |
IDD, SLEEP |
- |
0.1 |
5 |
μA |
|
|
Stoomstandstroom voor VPP |
IPP, SLEEP | - | 0.5 | 5 | μA |
Opmerking 5 en 6: Helderheid (Lbr) en voedingsspanning voor het scherm (VPP) zijn afhankelijk van de wijziging van de kenmerken van het paneel en het verzoek van de klant.
Opmerking 6: VDD = 2,8 V, VPP = 12,0 V, 100% schermgebied Aan.

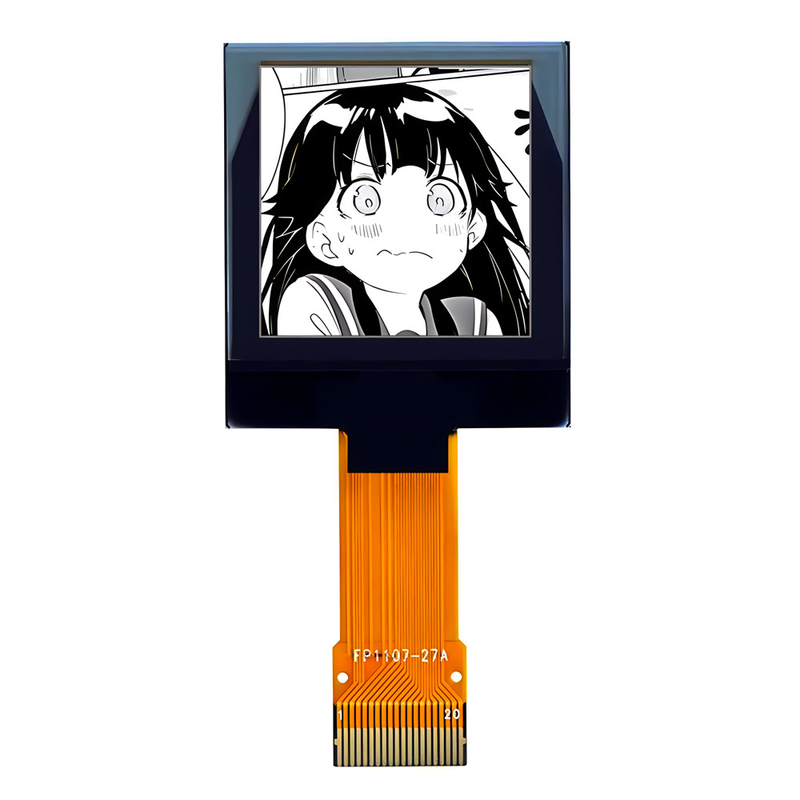

40mm ZIF FPC 1,12 inch OLED Display Productbeeld
