Productdetails:
|
| Producten: | 1.54 inch OLED display | Resolutie: | Resolutie 128x64 pixels |
|---|---|---|---|
| Bestuurder IC: | SSD1309 | weergave modus: | Passieve Matrijs |
| Interface: | 8-bits 68XX/80XX Parallel, 4-draad SPI, I2C | Kleur weergeven: | Wit, Geel, Blauw |
| Optica: | Alle het Bekijken Hoeken | Lijst Dim.: | 420,04 x 27,22 x 1,45 mm |
| Actief gebied: | 35.052 × 17.516 (mm) | Pixel pitch: | 0.274 × 0,274 (mm) |
| Werktemperatuur: | -40°C aan +70°C | Opbergtemperatuur: | -40°C tot +85°C |
| Voedingsspanning: | 1.65 - 3.3V | Pinnummer: | 24 pinnen |
| Type IC-pakket: | RADERTJE | Moduleverbindingstype: | ZIF |
| Verantwoordelijkheid: | 1/64 | Naleving: | REACH- en RoHS-conform |
| Markeren: | SSD1309 OLED-displaymodule,ZIF FPC OLED-displaymodule,36 mm OLED-displaymodule |
||

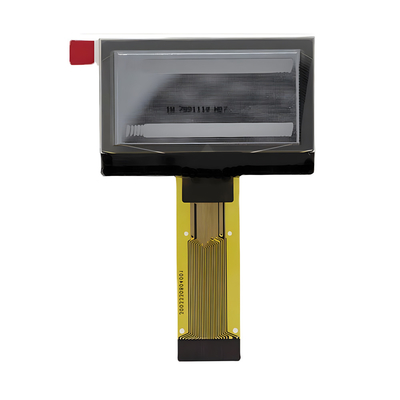

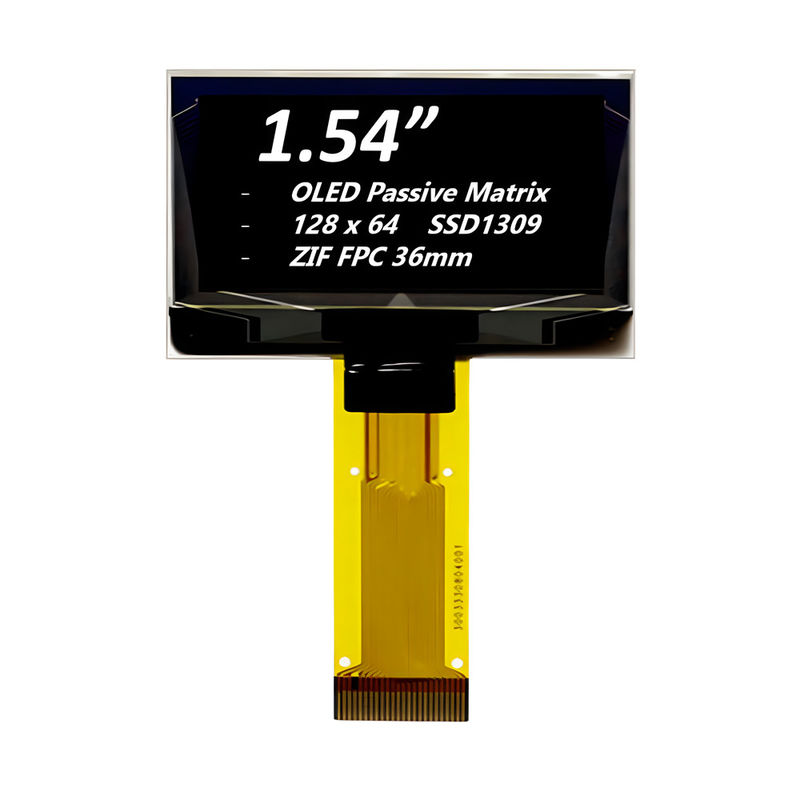

1.54 inch 128x64 OLED display SSD1309 Driver IC Productbeschrijving
Een snelle productoverzicht
Model nr. SFOS154XZ-7096AN
Type: Grafisch
¢Structuur: COG
Maat: 1,54′′
¢ Geschikt voor draagbare apparaten
¢128 x 64 Dot Matrix
¢ IC:SSD1309
3V stroomvoorziening
¥1/64 recht
Interface: 8-bit 68XX/80XX Parallel, 4-draad SPI, I2C
Afbeeldingskleur: Wit / Blauw
Productbeschrijving
SAEF 1.54 inch OLED Display SFOS154XZ-7096AN is gemaakt van 128x64 pixels, diagonale grootte 1.54 inch.;het is ingebouwd met SSD1309 controller IC en communiceert via 6800/8080 8-bit parallel, I2C en 4-draad serie SPI-interface.Dit SFOS154XZ-7096AN OLED-scherm is gebaseerd op een chip-on-glass technologie en is daarom erg dun, slechts 1,45 mm diep.
SFOS154XZ-7096AN is een COG structuur OLED display deze OLED module is lichtgewicht, laag vermogen en zeer dun, is geschikt voor muur / meter apparaten, thuis toepassingen, POS-systeem, Cloud / IoT-systeem,handgereedschappen, intelligente technologieapparaten, energiesystemen, automobielindustrie, communicatiesystemen, medische instrumenten, enz. De OLED-module SFOS154XZ-7096AN kan bij temperaturen van -40 °C tot +80 °C worden gebruikt;zijn opslagtemperatuur varieert van -40°C tot +85°C.
Productinformatie
| Product: | 1.54 inch OLED display |
| Resolutie: | Resolutie 128x64 pixels |
| Bestuurder IC: | SSD1309 |
| Interface: | 8-bits 68XX/80XX Parallel, 4-draad SPI, I2C |
| Optica: | Alle gezichtshoeken |
| Moduleverbindingstype: | ZIF FPC 36 mm |
| Afbeeldingsmodus: | Passieve matrix |
| Afbeeldingskleur: | Wit, geel, blauw |
| Lijst Dim.: | 420,04 x 27,22 x 1,45 mm |
| Actief gebied: | 35.052 × 17.516 (mm) |
| Pixel Pitch: | 0.274 × 0,274 (mm) |
| Werktemperatuur: | -40°C tot +70°C |
| Opbergtemp.: | -40°C tot +85°C |
| Pinnummer: | 24 pinnen |
| Voerspanning: | 1.65 - 3.3V |
| Type IC-pakket: | COG |
| Verplichting: | 1/64 |
| Naleving: | REACH- en RoHS-conform |
1.54 inch 128x64 OLED Display SSD1309 Driver IC Producttekening
Pin Definitie
Pin1 N.C. (GND) -Reserved Pin (Supporting Pin) De ondersteunende pinnen kunnen de invloeden van spanningen op de functiepinnen verminderen.Deze pinnen moeten als ESD-beschermingscircuit aan een externe grond worden aangesloten..
Pin2 VLSS Ground van analoog circuit.
Pin3 VSS Ground van Logic Circuit
Pin4 N.C. -Reserved Pin, De N.C. pin tussen de functiepins is voorbehouden voor compatibel en flexibel ontwerp.
Pin5 VDD stroomvoorziening voor logisch circuit.
Pin6 BS1 communicatieprotocol Selecteer
Pin7 BS2 Communicatieprotocol Selecteer 1 19 RES# IPower Reset for Controller and DriverDeze pin is de ingang van het resetsignaal.Houd deze speld hoog tijdens normale werking.
Pin8 CS# Chip Selecteer
Pin9 RES#
Pin10 D/C# Gegevens/Command Control
Pin11 R/W# Lees/schrijf Selecteer of schrijf
Pin12 E/RD# Lees/schrijf Activeren of Lezen
Pin13~20 D0~D7 Host Data Input/Output Bus
Pin21 IREF Current Reference voor helderheidsregeling.
Pin22 VCOMH Spanningsuitgang Hoog niveau voor COM-signaal
Pin23 VCC-stroomvoorziening voor OEL-paneel.
Pin24 N.C. (GND) -Reserved Pin (Supporting Pin) De ondersteunende pinnen kunnen de invloeden van spanningen op de functiepinnen verminderen.Deze pinnen moeten als ESD-beschermingscircuit aan een externe grond worden aangesloten..
1.54 inch 128x64 OLED Display SSD1309 Driver IC Productbeeld
