| product: | 4 inch vierkant LCD | Resolutie: | 320x320 pixels |
|---|---|---|---|
| Interface: | SPI MCU | Aanraakscherm: | met PCAP capacitieve touchscreen |
| Uitlegdimensie: | 84.0(W) x 84.0 (H) x 3.37 (T) mm (met aanraking) | Zichtrichting: | Alle gezichtshoeken (85/85/85/85) |
| Pinnummer: | 40 Spelden | Verbinding: | Plugging (kan aangepast worden) |
| Oppervlaktehelderheid: | 300 cd/m2 (kan aangepast worden) | Leveringsmacht: | 3.3 V |
| Huidig verbruik: | 20 mA | Operatieve temp.: | -20°C tot +70°C |
| Levensduur: | 40000 uren | Naleving: | REACH- en RoHS-conform |
| Markeren: | Vierkante TFT-Vertoning 4 Duim,320x320 TFT-Vertoning 4 Duim,MIPI de Vertoning van 4 Duimtft |
||
Vierkant TFT-scherm 4 inch SPI&MCU 320x320 punten Product Inleiding
VeiligheidstechnologieSF-TO400DX-8979A-CTTFT-LCD-displaymodule is een transmisief type kleur actief matrix TFT (Thin Film Transistor) vloeibare kristallen display (LCD) dat amorfe silicium TFT gebruikt als schakelapparaat.Deze module bestaat uit een TFT LCD-moduleDe resolutie van een 4 ′′ bevat 320 (RGB) X 320 stippen, en het kan tot 262k kleur weergeven.SF-TO400DX-8979A-CTHet TFT LCD-model ondersteunt MCU en SPI-interface; de voedingsspanning (VCC) van het LCD-paneel is van 2,7 V tot 3,6 V. De typische waarde is 3,3 V.
SF-TO400DX-8979A-CTDe LCD-module is voorzien van PCAP capacitieve touchscreen. Het is ideaal voor automatisering, GPS,medische apparatuur, industriële apparatuur, beveiligingsapparatuur witte goederen, slimme huishoudelijke toepassingen, IoT-systeem, auto-apparatuur, dashboard, auto-audio, auto-klok, auto-deurscherm, water-ionisator,die een TFT-scherm van hoge kwaliteit en kleurrijk beeld vereist.
| Product: | TFT 4′′ inch |
|---|---|
| Resolutie: | 320x320 pixels |
| Interface: | MCU SPI |
| Touchscreen: | Met PCAP capacitieve touchscreen |
| Omvang van de contour: | 84.0(W) x 84.0 (H) x 3.37 (T) mm (met aanraking) |
| Zichtrichting: | Alle gezichtshoeken (85/85/85/85) |
| Pinnummer: | 40 pin's |
| Verbinding: | Inproppen |
| Oppervlakteverlichting: | 300 Cd/m2 |
| Vermogen: | 3.3 V |
| Huidig verbruik: | 20 mA |
| Werktemperatuur | -20°C tot +70°C |
| Levensduur: | 40000 uur |
| Naleving: | REACH- en RoHS-conform |
Vierkant TFT-display 4" SPI&MCU 320x320 punten Producttekening
Interface pin definitie
| Pin nr. | Symbool | Beschrijving | Wanneer niet in gebruik | |||
| 1 | LEDA | B/L positieve pin | — | |||
| 2 | LEDK | B/L negatieve pin | — | |||
| 3 | LEDK | B/L negatieve pin | — | |||
| 4 | GND | Ground | — | |||
| 5 | VCI | Stroomvoorziening ((2.8-3.3V) | — | |||
| 6 | IOVCC | I/O-stroomvoorziening ((1.8-3.3V) | — | |||
| 7 | TE | Versnelling van het scheuren | Open | |||
| 8 | CS | Chip selectie pin, laag actief. | — | |||
| 9 | RS | Vertoon van gegevens/opdrachtkeuze
DCX = ¥ 1 ¥: weergave van gegevens of parameters. DCX = ¥0 ¥: registerindex / commando. |
— | |||
| 10 | WR/SCK | Schrijf in MCU-interface.
In SPI-modus is deze pin sclk |
— | |||
| 11 | RD | Lezen activeren | GND | |||
| 12 | SDI | SPI-interface input/output pin. | — | |||
| 13 | SDO | SPI-interface-uitgangsspeld. | — | |||
| 14 | GND | Ground | — | |||
| 15 tot 30 | D0-D15 | Horizontale sync-invoer | GND | |||
| 31 | Reset | Dit signaal zal het apparaat resetten en het moet worden toegepast om de chip correct te initialiseren | — | |||
| 32 | IM2 | IM0=0 | IM2=0 | MCU 16 BIT | D[ 15:0] wordt gebruikt | — |
| IM0= 1 | IM2=0 | MCU 8 BIT | D[7:0] wordt gebruikt | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4Line SPI | CS,RS,SCK.SDI | — |
| IM0=0 | IM2= 1 | Reserve | – | |||
| 34 | GND | Ground | — | |||
| 35 | TP_INT | TP onderbreken naar de host | Open | |||
| 36 | TP_SDA | TP I2C-gegevensin- en -uitvoer | Open | |||
| 37 | TP_SCL | TP I2C-klokinvoer | Open | |||
| 38 | TP_RES | TP externe reset, laag is actief | Open | |||
| 39 | TP_VCI | TP stroomvoorziening ((2.8-3.3V) | Open | |||
| 40 | GND | Ground | — | |||
| Artikel 1 | Symbool | Min. | Typisch | Max, ik ben er klaar voor. | Eenheid |
| LED-module naar voren
Spanning |
VB LEDB | 12 tot 13.2 | V | ||
| Stroom van de LED-module | IB LEDB | 30 | 40 | 50 | mA |
| LCM Helderheid van het oppervlak
Luminans▼1 |
LB SB | —– | 300 | - Ja, dat weet ik. | Cd/mP 2P |
| LCM Helderheid van het oppervlak
uniform▼2 |
LB DBBB | - Ja, dat weet ik. | 80 | - Ja, dat weet ik. | % |
| Parameter | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid | ||
|
Zienhoek |
Φ=3 uur |
θ |
Cr>10 |
75 | 85 |
de |
||
| Φ= 6 uur | 75 | 85 | ||||||
| Φ=9 uur | 75 | 85 | ||||||
| Φ=12 uur | 75 | 85 | ||||||
| Contrastverhouding | Cr | θ=0
Φ=0 |
800 | 1000 | ||||
| Reactietijd | Tr+Tf | — | 25 | — | ms | |||
| NTSC | % | 55 | 60 | |||||
| CIE(x,y) chromatiek | WIT | X | θ=0
Φ=0 |
Type
-Nee.03 |
0.294 | Typ +0.03 | ||
| Y | 0.329 | |||||||
Betrouwbaarheidstest
| Nee, dat is niet zo. | Artikel 1 | Voorwaarde | Cr |
| 1 | Hoge temperatuur niet-opererende test | 70°C*48 uur |
*Geen operationeel defect Functie In Kamer Temperatuur is Toegestaan. *IDD van LCM in Pre- en Na de test Moet aan de specificatie voldoen |
| 2 | Onderzoek bij lage temperatuur zonder werking | -20°C*48 uur | |
| 3 | Test zonder werking bij hoge temperatuur/vochtigheid | 50°C*90%RH*48 uur | |
| 4 | Hoogtemperatuuronderzoek | 60°C*48 uur | |
| 5 | Onderzoek bij lage temperatuur | -10°C*48 uur | |
|
6 |
Thermische schoktest |
-10°C ((30min) -25°C ((5min) -60 ((30 min) * 2 cycli |
|
|
7 |
ESD-test |
Spanning: ± 6KV R: 330Ω C:150pF Luchtontlading, 10 keer |

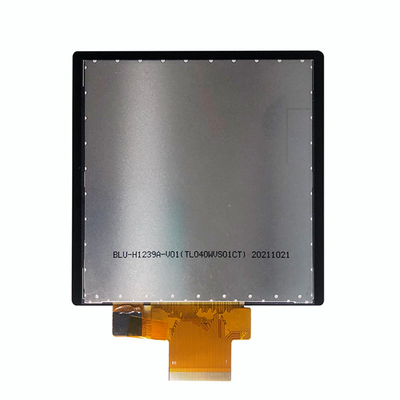

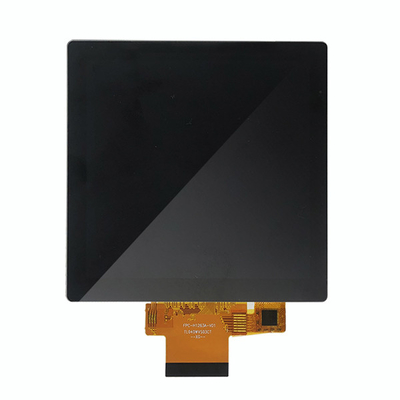

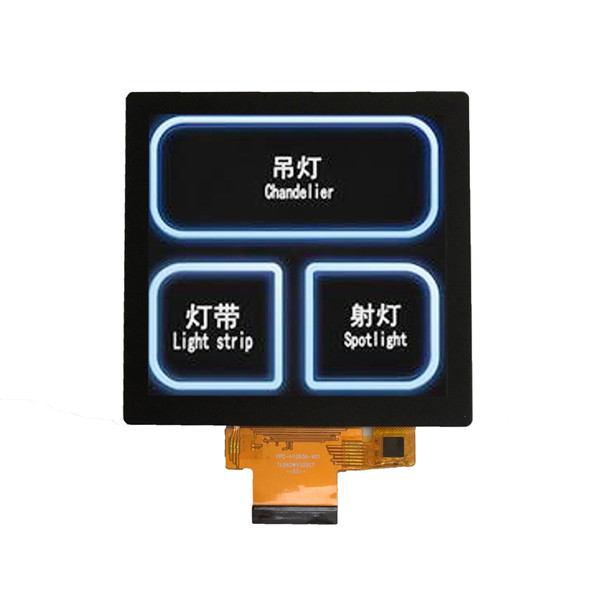

Vierkant TFT-scherm 4" SPI&MCU 320x320 punten Productbeeld
