Productdetails:
|
| Producten: | 0.96 inch OLED-scherm 7 pinnen | Structuur: | COG + PCB |
|---|---|---|---|
| Resolutie: | 128x64 pixel | Interfaces: | SPI (I2C optioneel) |
| Algle bekijken: | Al het Bekijken Hoek | Pinnummer: | 7 pinnen (optioneel 4 pinnen) |
| Kleur: | Wit en blauw facultatief | Grootte van de module: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| Glas: | PMOLED (passive matrix OLED) | controller: | SSD1306 of gelijkwaardig |
| Stroomvoorziening: | 3V / 5V | Operatie Temp.: | -40°C tot +85°C |
| Contrastverhouding: | 2000: 1 (Dark Room Contrast) | Naleving: | REACH- en RoHS-conform |
| Markeren: | De Duimoled Vertoning van I2C 0,96,SPI 0 |
||

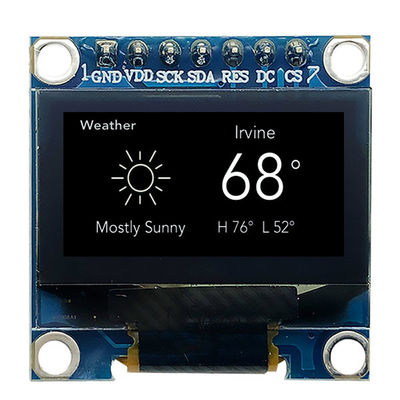

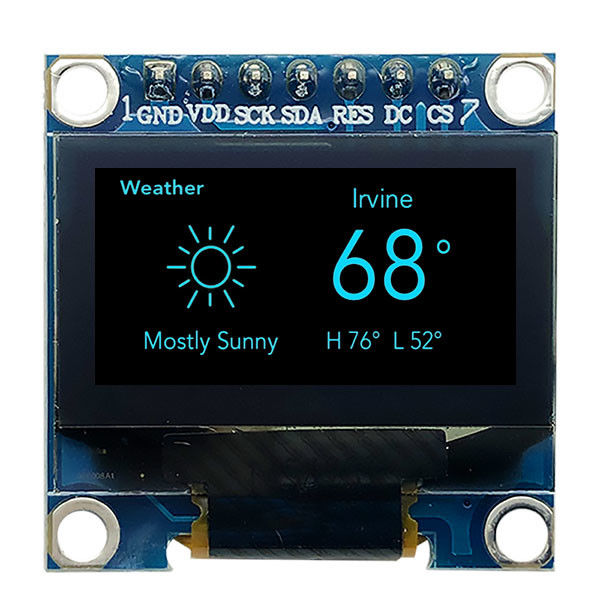

7 Pins 0,96 inch OLED Display Module SPI I2C 3V Wit PMOLED Met SSD1306 Driver IC
12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED Display (COG+PCB) Beschrijving

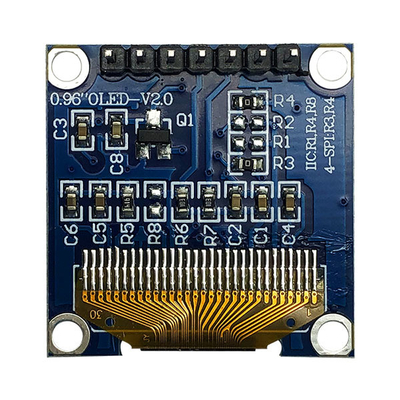

Model SFOM096YZ7-12864WB-01 is een uitbreiding van SF-OS096YZ7-12864WB-01 met een PCB-bord op de module; Het meet 0,96 inch diagonaal en is gemaakt van 128x64 pixels.Dit PCB-bord met vier montage gaten is een gemakkelijke manier voor klanten om modules te bevestigen aan hun toepassingen. SFOM096YZ7-12864WB-01-module heeft ingebouwde SSD1306 IC; ondersteunt 4-draad SPI-interface; optionele I2C-interface, aandrijflijn 1/64, logische voedingsspanning is 3.3V ~ 5V, I / O-niveau is 5V tot 3V,met een vermogen van niet meer dan 50 WDe module is aangesloten met 7 aansluitpunten en 4 aansluitpunten zijn optioneel aangesloten.
Deze OLED-module is geschikt voor slimme huishoudelijke toepassingen, medische apparatuur, slimme besturing, instrumentatie, enz. en kan worden gebruikt bij temperaturen van -40 °C tot +85 °C;
Kenmerken
1Dit 0,96 inch mini OLED-scherm heeft een resolutie van 128X64 en een SSD1306 chipset.
2Deze 0,96 inch OLED-displaymodule heeft een zeer laag stroomverbruik: volle schermverlichting 0,08w.
3Dit micro OLED-scherm van 0,96 inch heeft vier montagegaten voor een gemakkelijke installatie.
4Dit 0,96 inch 12864 OLED-product is ontworpen voor SPI-type, IIC optioneel.
5Dit 0,96 inch OLED 7-pin product ondersteunt een verscheidenheid aan besturingschips: volledig compatibel met Arduino 51 serie, msp430 serie, stm32/2 CSR IC, enz.
6De stroomtoevoerspanning van dit SPI 0,96 inch OLED product is DC 3V-5V.
7Deze 0,96 inch OLED display module is ingebed bestuurder IC. het kan communiceren met 2C / IIC Interface alleen 2 I / O poorten nodig
8Dit OLED 0,96 inch 128x64 product is compatibel met MMDVM, Pi-Star, en het is compatibel met Raspberry pi.
9. Dit 12864 SPI OLED 0,96 inch product is zelfverlichtend ontwerp, het heeft geen achtergrondverlichting nodig, het scherm kan zelfverlichtend zijn; Het heeft een hoog contrast, heldere en scherpe stippen, zelfs kleine lettertypen zijn vrij leesbaar.
10. het OLED-scherm van 0,96 inch heeft geen ingebedde lettertypen in de OLED-controller, de gebruiker kan de lettertypen maken via de lettertype generatie software.
Productspecificatie
| Product: | 0.96 inch OLED-scherm 7 pinnen |
| Resolutie: | 128x64 pixels |
| Structuur: | COG + PCB |
| Interfaces: | SPI (I2C Facultatief) |
| Pinnummer: | 7 pinnen |
| Grootte van de module: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| Controleur: | SSD1306 of gelijkwaardig |
| Bekijk Algle: | Alle gezichtshoeken |
| Kleur: | Wit en blauw facultatief |
| Glas: | PMOLED (passive matrix OLED) |
| Stroomvoorziening: | 3V / 5V |
| Contrastverhouding: | 2000: 1 (Dark Room Contrast) |
| Werktijd: | -40°C tot +85°C |
| Naleving: | REACH- en RoHS-conform |
12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED Display (COG+PCB)Tekening
12864 OLED, 0,96" SPI 7 Pin, SSD1306 OLED Display (COG+PCB)
